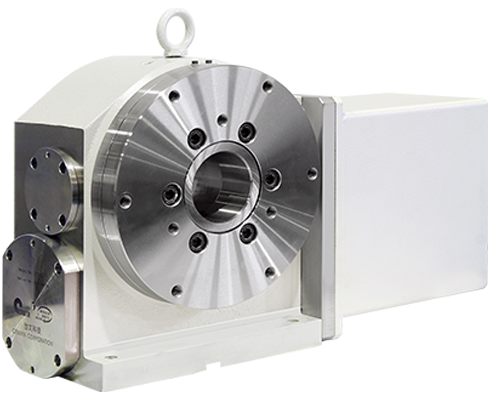

CENWIN_Zero Table | 世文 零背隙第四軸

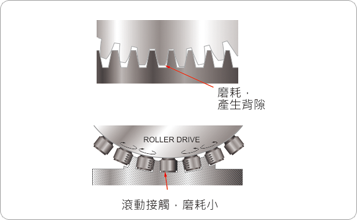

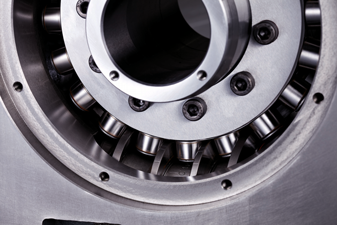

世文零背隙第四軸以轉子驅動的方式,做為第四軸的心臟,每個轉子緊密與凸輪軸嵌合,達到滾動接觸,即便正、反轉之間,背隙也趨         近於零。

正常使用情況下,對第四軸本體無須定期校正及調整。

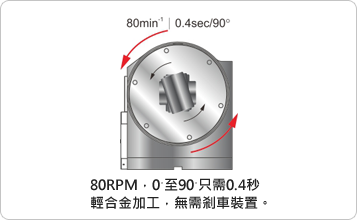

世文零背隙第四軸最高轉數可達80min-1。旋轉90可於0.4sec內完成,可大幅縮短加工時間。

驅動扭力可達320N.m,重複定位精度達到±0.001


世文零背隙第四軸搭配馬達及控制器,以M信號啟動或者以手動設定角度,達到NC3軸+附加1軸。

FANUC type:由世文零背隙第四軸搭配FANUC馬達及FANUC  AMP,達到包含第四軸同時3軸的控制。

世文 零背隙第四軸特色

1.高精度


2.高剛性


3.高轉度


4.長壽性


世文 零背隙第四軸規格及尺寸

工作台直徑 Ø210
主軸孔徑 Ø60
中心高度[mm] 160
馬達型式 FANUC αiS4 / 500
最小設定單位 0.001
工作台回轉速度 80min-1

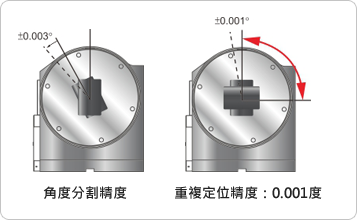

割出精度 >±0.005
割出精度(高精度仕樣) ±0.003
往返精度 ±0.001
驅動扭力 320N.m

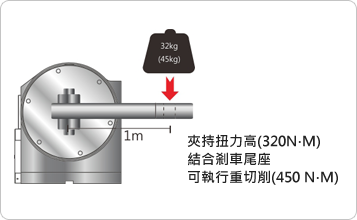

夾持扭力 450N.m
尺寸[mm] 510W x 150D x 270H
本體重量[kg] 54
