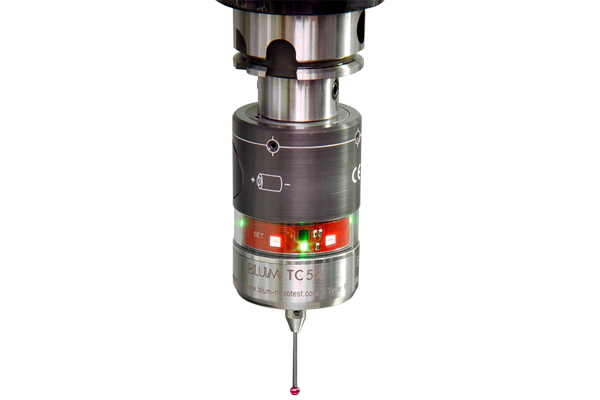

BLUM TC52 | 波龍 測頭 紅外線傳輸的接觸式測量系統
商品介紹
簡介
適用於小型加工中心
內置全方向測量機構的精簡型測頭
• 檢測工件位置
• 修正工件旋轉偏移
• 機台軸向溫升變位補償
• 輪廓量測
• 更多資訊請上：www.blum-novotest.com/tw/produkte/messkomponenten/messtaster.html
特色
• 量測速度高達 2 m/min
• 精確且無循圓誤差的接觸量測特性
• 無磨損的光電式量測結構
• 兩個量測系統可以共用㇐個紅外線接收器
• 更⾧的電池壽命
• 帶有切削液的情況下仍然保持高量測精度
• 堅固耐用的設計
規格
| 防護等級 | IP68 |
| 接近方向 | ±X, ±Y, -Z |
| XY|Z方向量測力 | 2,3 N/0,65N (LF)* | 5,7N/1,6N(LF)* |
| XY|Z方向最大偏轉量 | ±11° | 6mm |
| 最大加速度 | 50m/s2 |
| 重複性精度 | 0,3µm2σ |
| 最大量測速度 | 2 m/min |
| 重量 | 250g |
| 信號傳輸方式|範圍 | 紅外線|±60° in Z, 360° in X/Y |
| 電池(2顆) | Saft Lithium LS14250(1/2 AA,3,6V)1200mAh |
| 刀把 | BTH25(HSK,SK,BT,VDI,…) |
| 儲存/工作溫度 | -20°C…+70°C | +5°C…+50°C |
*測針 L=30mm LF:低量測力型
