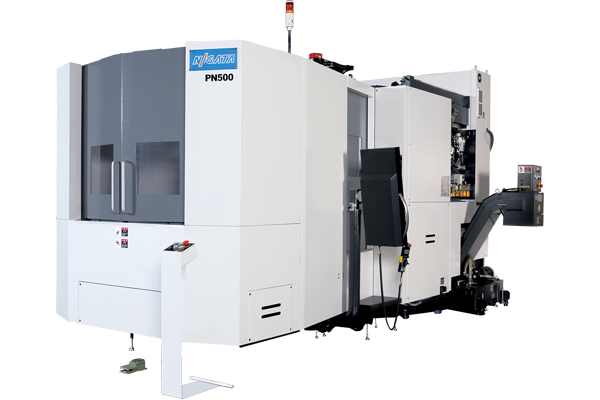

NIIGATA PN400/PN500 | 新瀉 臥式加工中心機 (矩形硬軌)
商品介紹
可與#50主軸相匹敵，高剛性且兼具重切削能力的高速矩形導軌#40主軸機型。
特色
具備可與#50主軸相媲美的重切削加工能力#40主軸機型
• 擁有適合重切削加工最大扭矩303N．m的強力主軸!
• 矩形導軌構造最大程度實現減震功能
• 使用Φ125的銑刀進行440mm材質為S48C工件加工，切入量可達5.5mm
• 高剛性床身及寬幅矩形導軌面
• 同級別最大工件加工範圍
高速化實現高生產力
• 矩形導軌實現快速進給61m/min
• 最大功率37kW實現主軸快速變速
• 對應刀長實現3階段最佳ATC控制與快速換刀
• 最大刀具長度 (PN400：420mm、PN500：500mm)
• X、Y、Z軸採用標配光學式光柵尺全閉環系統
便捷的操作與維護
• 閃亮觸控面板與全鍵盤式智能手機外型操作面板
• 便於連接的IoT接口
• 一目了然的自我診斷功能
規格
| 規格項目 | PN400 | PN500 | |
| 行程 | X軸行程[mm] | 630 | 800 |
| Y軸行程[mm] | 600 | 750 | |
| Z軸行程[mm] | 660 | 800 | |
| 工作台 | 托盤尺寸[mm] | 400 x 400 | 500 x 500 |
| 工作台最小分度 | 0.001。 | 0.001。 | |
| 托盤最大負載[kg] | 400 | 500 | |
| 主軸 | 主軸轉速[min-1] | 10000 | 10000 |
| 主軸最大扭矩 | 303N。m | 303N。m | |
| 刀柄 | No.40 | No.40 | |
| 快速進給速度 | XYZ軸[m/min] | 61 | 61 |
| ATC | 刀庫容量 | 40把(60把、88把、126把) | 40把(60把、88把、126把) |
| 工件最大尺寸 | 回轉直徑 x 高度[mm] | Ø 630 x 700 | Ø 800 x 1000 |
