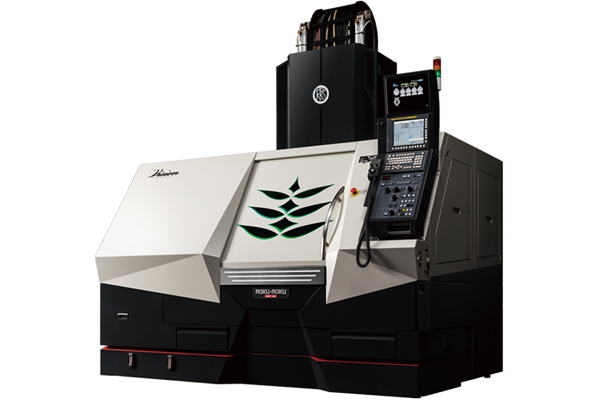

ROKUROKU Vision Series | 碌碌 超高精度高速微細加工機

「精湛的技術及基本性能是至今微細加工機所沒有,想創造新的價值觀」

搭載著碌碌引以為傲的先進微細加工技術,從廣範圍的粗加工,到小孔徑的微細加工,用1台及能處理各種加工,終極廣泛運用的微細加工機-Vision終於誕生了。


特色


全軸水平相對安裝線性馬達驅動器

各軸都配有各2組線性馬達。各自的吸引力能互相相抵,透過線性馬達來抑制移動物體的不平衡負載。

馬達的線圈內部,採用雙迴路冷卻方式, 作為熱源對策。

配備光學尺回饋:

透過最高解析度 0.00025㎛ (0.25nm) 全閉式方式,對於指令值的實際移動距離進行對照,確保穩定的定位性能。


特殊超精密滾動導軌

高剛性及平滑的移動

擴大線性滑軌的支撐幅度,根據此平均化效果能確保高真直度

接觸面比傳統導軌擴大約6倍

另外,X軸和Y軸的擺動量在水平面和垂直面上均抑制到0.08至0.10㎛ / 20mm和約1/20的特殊規格。


其他特色

可用Ø16銑刀進行重切削

鏡面加工時表面粗糙度(Ra)15.7nm (根據本公司條件進行實測值)


規格


XYZ軸移動量[mm]650,550,300
主軸轉速[min-1]

200~30,000 (Vision-300)

200~40,000 (Vision-400)

刀柄規格HSK-E40
ATC刀庫容量[支]20 (OP:40、60)
機床重量[kg]8,700
