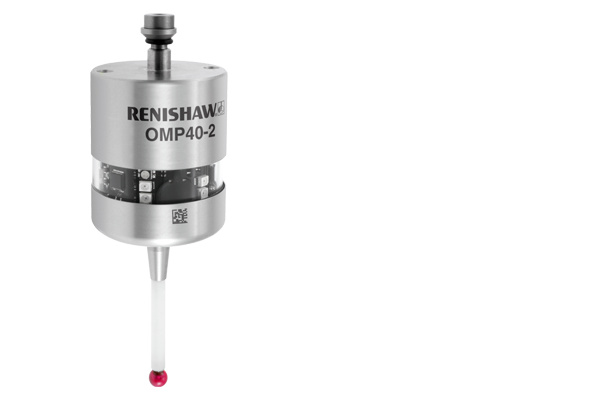

Renishaw OMP40-2 | 雷尼紹 光學傳輸測頭
簡介
• OMP40-2 為超輕型 3D 接觸式觸發測頭，採用光學訊號傳輸，適用於小型到中型綜合加工機，以及蔚為流行的高速工具機 (配備小型 HSK 和主軸錐體) 上的工件設定檢測。
• 更多資訊請上：www.renishaw.com.tw/omp40-2
特色
• 超小型測頭本體，可用於 #30 主軸機台。
• 適合在小型機台上進行自動工件設定和檢測。
• 採用調變傳輸功能，具有優異的抗光干擾能力。。
規格
| 測頭型號 | OMP40-2 | ||
| 重複性(2σ, 50 mm 測針)(進給率) | 1.00 µm (480 mm/min) | ||
| 感應方式 | 動態電阻 | ||
| 感應方向 | ±X, ±Y, +Z | ||
| 觸發力 （50 mm 測針） |
XY 低觸發力 : 0.5 N, 51 gf | ||
| XY 高觸發力 : 0.9 N, 92 gf | |||
| +Z : 5.85 N, 585 gf | |||
| 超程距離 | XY : ±12.5° | ||
| +Z : 6 mm | |||
| 防護等級 | IPX8 （EN/IEC 60529） | ||
| 不含刀柄時的重量（含電池） | 250 g | ||
| 相容的接收器 / 傳輸方式 1 | OMI-2 | 調變式 | • |
| OMI-2T | 調變式(多測頭） | ||
| OMM-2 OSI | |||
| 最大操作範圍 | 5 m | ||
| 尺寸 | Ø40 × 50 mm | ||
1 可在傳統模式下使用。
