KURODA ww Toolholder | 文威 刀柄 MLY系列

強力銑刀柄「ACE LOCK」/ MLY

- 適用於高轉速、中心出水的強力銑刀柄。

高夾緊力

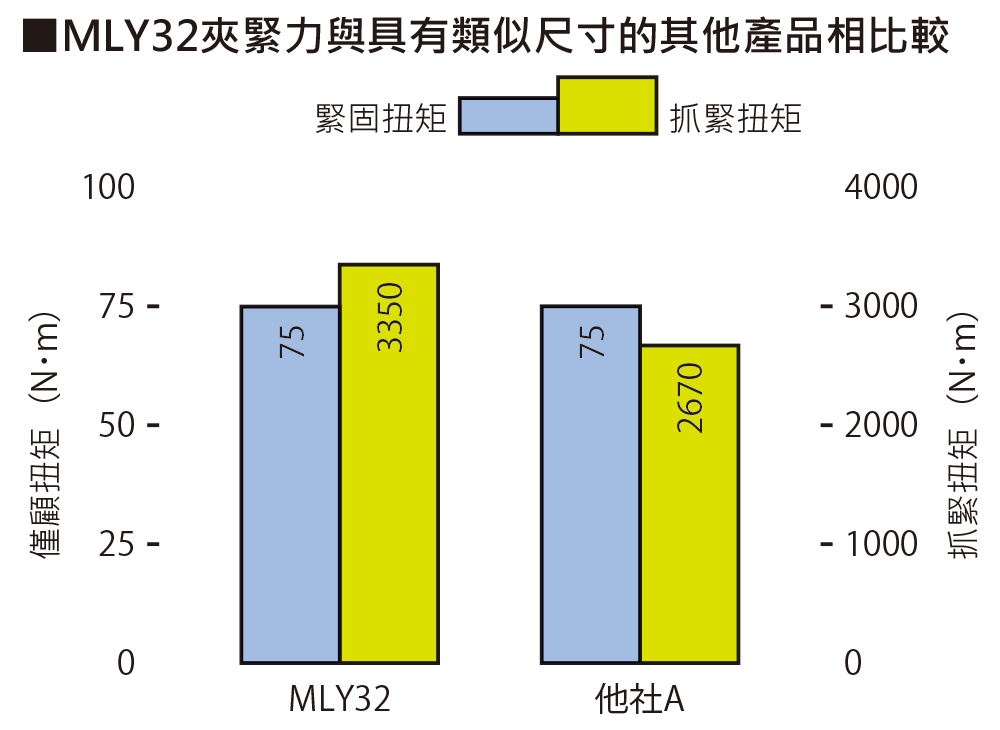

在相同的鎖緊力下,本公司的產品擁有更高的夾持力,是一款高效率的強力銑刀柄。(在MLY32中,75N·m的緊固扭矩產生了3350N·m的抓緊扭矩,高達45倍之多。)

高剛性

由於連續使用緊固前端軸環端面接觸方法(兩面拘束),剛性高且刀把和夾頭內徑之間實現了0.008mm以內的同心度,從而幾乎能夠保持適當的偏擺精度。

適用於高速主軸

擁有高轉速平衡,能進行外圍大面積切削,做為高轉速強力銑刀柄使用。

型號 容許主軸速度
BTB30 - MLY20 30,000
HSK A63 - MLY20

容許主軸速度在很大程度上受到機械剛性的影響。

當在高主軸速度下使用時,從低轉速逐漸增加速度,以選擇合適的轉速。

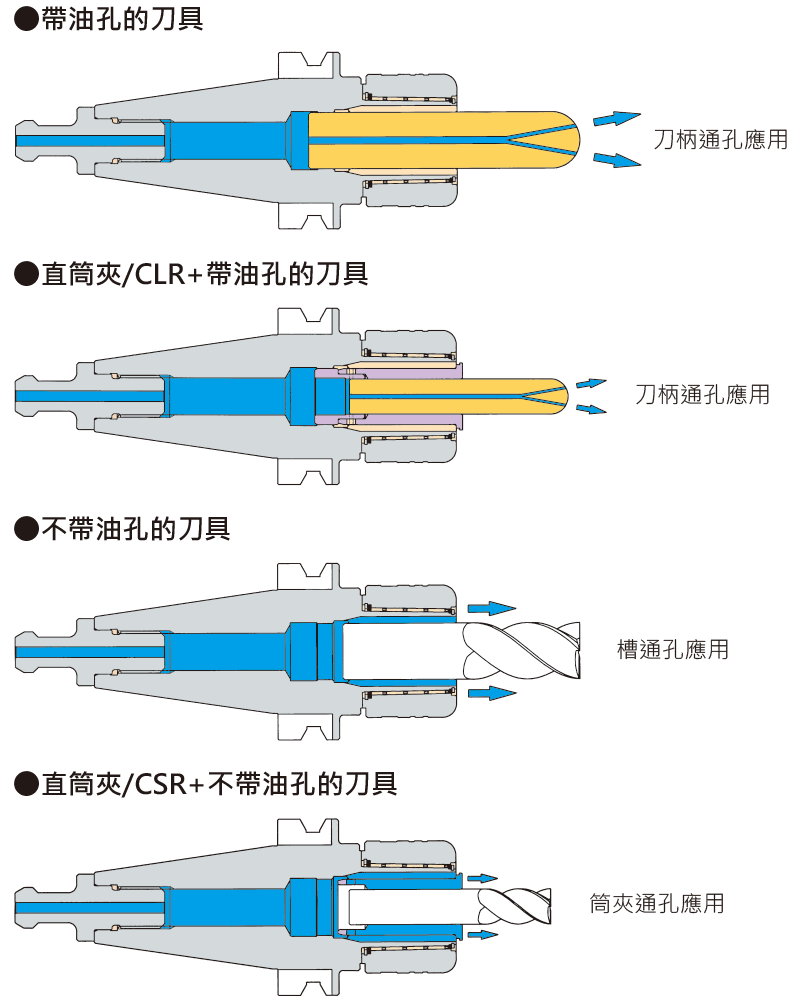

適用於高壓中心出水應用

通過利用適合於帶油孔或不帶油孔的刀具的中心通孔冷卻劑供應方法,此類銑刀夾頭可操作壓力高速7MPa的冷卻劑

耐久性

由於滾筒旋轉表面的常規結構,使用所選潤滑油時增強了設備耐久性。

MLY切削樣品

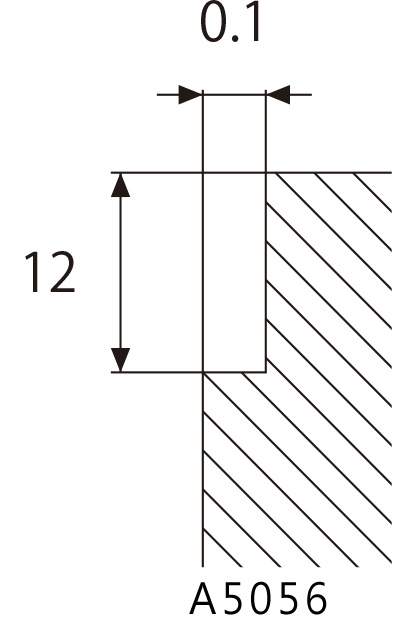

HSK A63-MLY20-105

A5056

Ø8  4刃立銑刀

N=20000min-1

V=500m/min

F=4000mm/min

f=0.05mm/刃

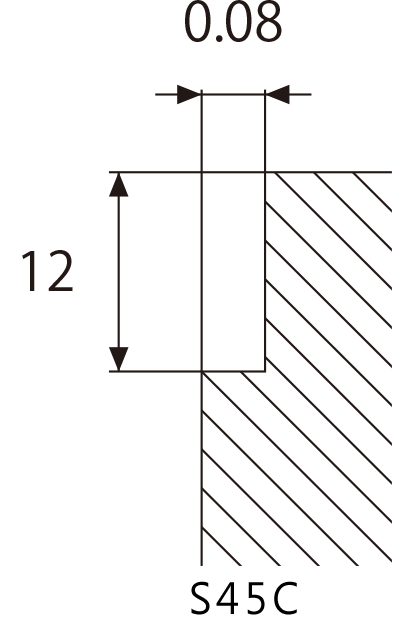

HSK A63-MLY20-105

S45C

Ø8  4刃立銑刀

N=16000min-1

V=400m/min

F=2500mm/min

f=0.04mm/刃

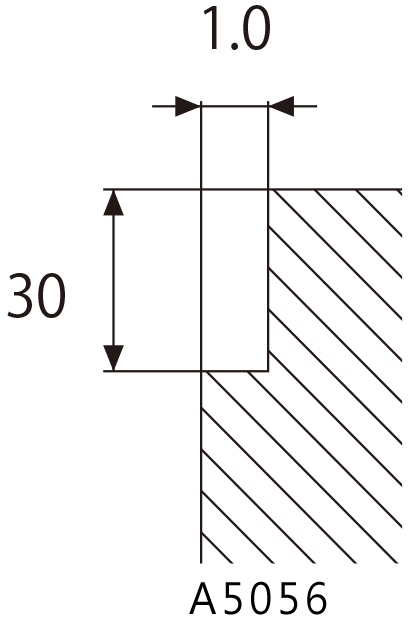

HSK A63-MLY20-105

A5056

Ø20  4刃立銑刀

N=20000min-1

V=1250m/min

F=4000mm/min

f=0.05mm/刃

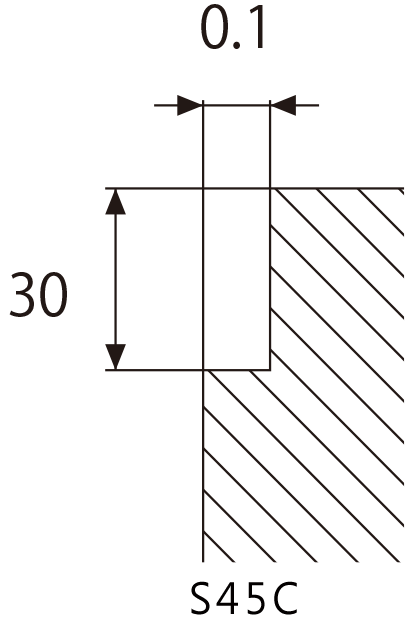

HSK A63-MLY20-105

S45C

Ø20  4刃立銑刀

N=6300min-1

V=400m/min

F=2120mm/min

f=0.084mm/刃

※ 上述切削案例僅為敝公司測試用,恕無法保證客戶的切削條件能與其相符。
