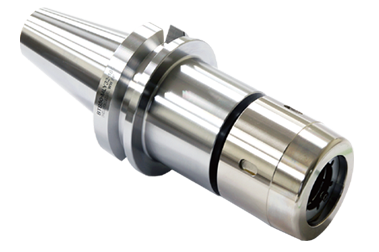

KURODA ww Toolholder | 文威 兩面拘速刀柄 BT/BTB

規格 L1 D1D2y
NT3048.4Ø31.75
Ø46

1.0

NT40
65.4Ø44.45
Ø63
1.0
NT50
101.8Ø69.85
Ø100
1.5
[mm]

特色

1. 兩面拘束功能

• 一般刀柄錐柄部與主軸內錐孔的接觸面積,必須達到85%以上,即錐柄精度等級AT3以上,才可發揮加工上的機械效益。

• 當前加工機轉速15,000rpm以上已相當普遍,由於離心力的關係,會使主軸的內錐孔加大,導致接觸面積減少,造成刀柄晃動。

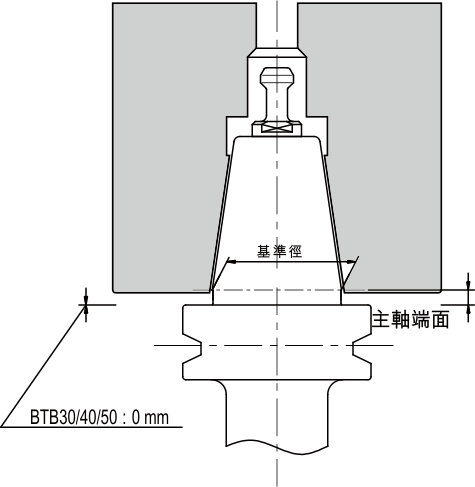

• 兩面拘束的設計,就是主軸內錐孔與刀柄的錐面,以及主軸端面與刀柄的端面,使這兩個面能同時接觸,且密合度更緊密。


2. 較高的系統剛性

系統剛性決定於刀柄錐度與主軸內孔的接觸面積以及貼合率。接觸面積越大、貼合率越高,系統剛性越高。

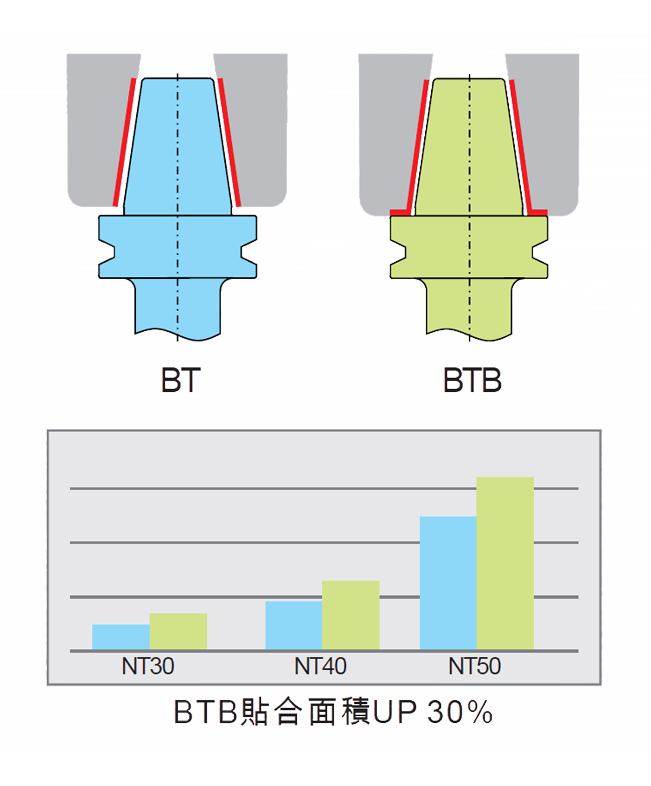

下表為黑田BTB刀柄與BT刀柄的貼合面積,平均提高30%系統剛性。

BT與BTB刀柄貼合面積比較表 (單位:mm2)
型式BTBTB百分比



NT302,5392,539767↑30%
NT404,8204,8201,422↑29%
NT5011,80311,8033,797↑32%


3. 與主軸端面密合的技術

防止因主軸高轉速引起主軸擴孔,所造成的軸向位移。黑田精工兩面拘束刀柄,在恆溫空調廠房內,研磨錐面、端面,以及獨有的量具百分之百檢驗,符合ISO1947對錐度精度規定的AT3規範內,確保正確的與主軸端面密合。

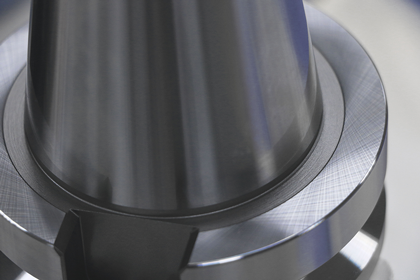

下圖為BTB40/50使用黑田精工獨到的單點研削、手動進給,確保研削面平整的端面菱格紋研磨技術。


AT精度的饗宴

ISO1947對錐度精度的規範如下表。

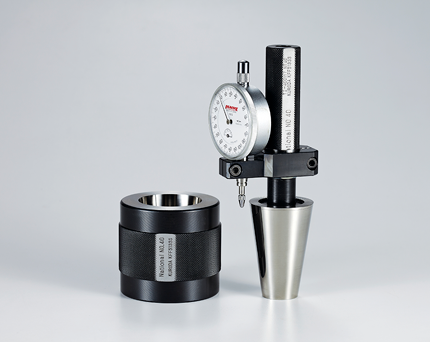

黑田精工專享的JIS錐度母規衍生出BTB端面量規,精準的量測端面貼合的狀態,確保每支BTB刀柄均符合兩面拘束的要求。

型式錐度長度(mm)AT1AT2AT3
NT3048.40.971.522.42
NT4065.41.051.642.62
NT50101.81.272.043.21
對照AT等級換算BTB刀柄直徑變化值要求(單位 µm)

檢驗刀柄的環規即主軸內孔的塞規


發揮重切削的兩面拘束刀柄

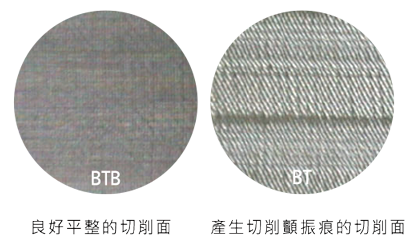

BTB接觸面積比BT接觸面積增加,使得主軸、刀柄穩定性提高,抑制震動,輕易發揮重切削能力,以及較佳的面粗度。

面銑刀加工範例:

機械:NT40
刀柄:BTB40-MLY20-105
刀具:端銑刀(Ø20)
工件:A5060
切削量:1.0mm

較好的互換性

近年來工具機製造廠紛紛推出性能較優異的兩面拘束主軸,對提升切削性能、加工精度有莫大助益。兩面拘束主軸優點之一是可以繼續沿用一般BT刀柄。

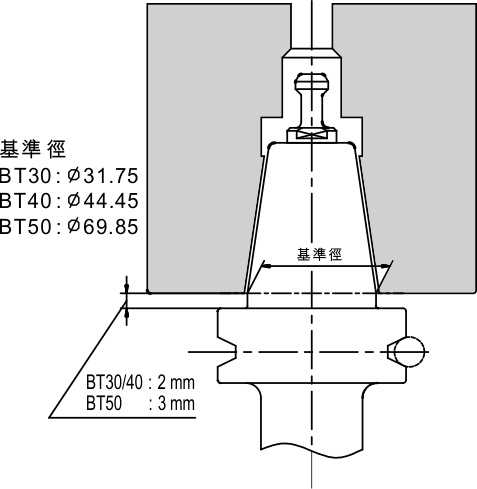

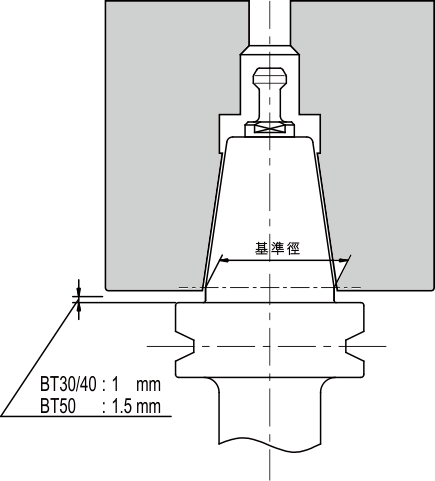

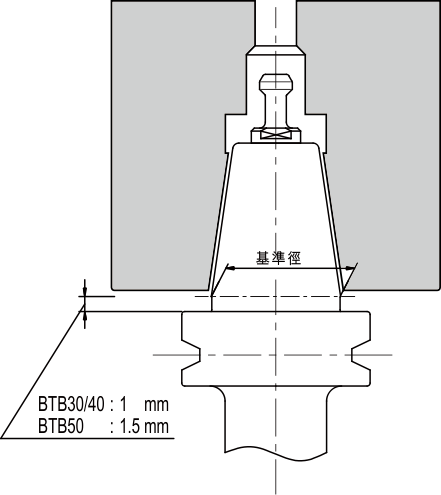

BT主軸 兩面拘束主軸
BT刀柄

BTB刀柄


各品牌取樣量測結果

接觸面積UP30%

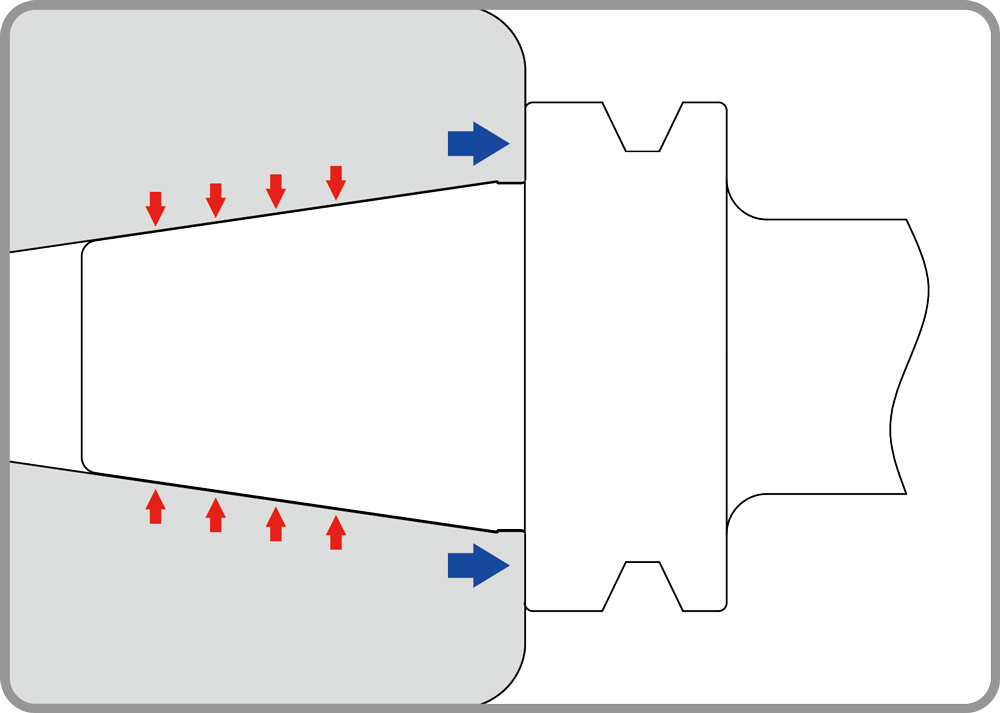

狀態一:
真正的在允許公差內、錐面、端面密合,發揮兩面拘束功能。


接觸面積僅剩30%

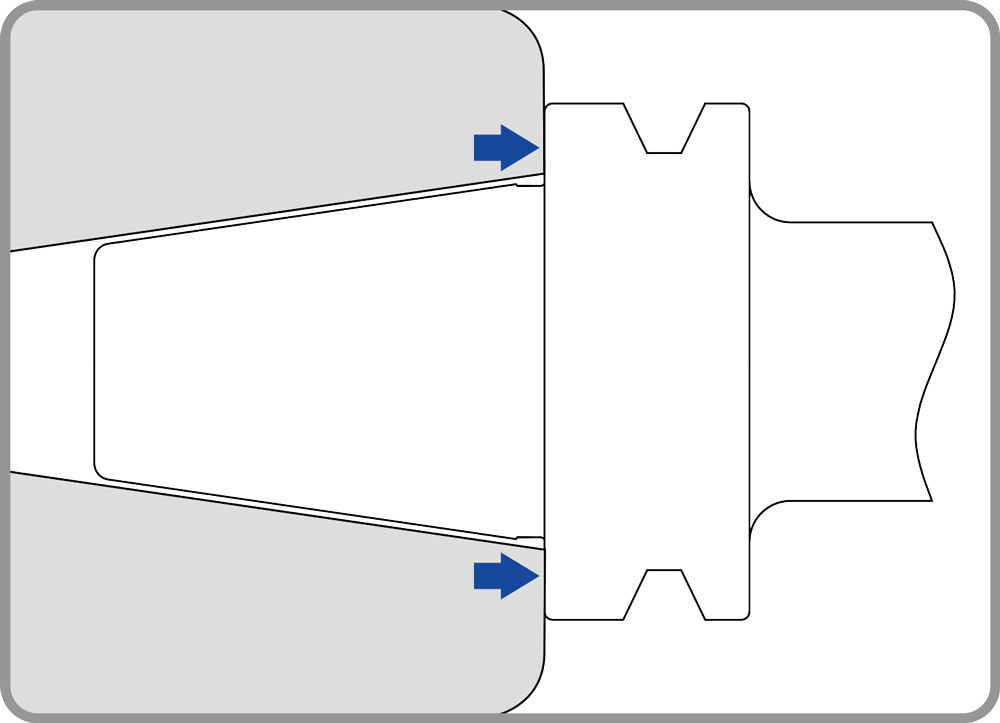

狀態二:
僅有端面貼合,跳動偏擺精度差,嚴重的震動及異聲,造成主軸內孔損壞。


原來BT接觸面積

狀態三:
僅有錐部貼合,端面之間有空隙,功能與BT刀柄相同。

溫馨提醒

• 為了充分發揮KURODAww 兩面拘束刀柄特性,務必充分清潔主軸內孔以及刀柄外觀。

• 兩面拘束刀柄的拉釘必須每年更換,避免主軸拉桿對拉釘造成金屬疲勞而斷裂。

下表為主軸拉桿拉力表。

規格BT兩面拘束主軸
NT30300600
NT40400800
NT501,2002,000
[kg]
