NAGASEi RG Series｜長瀨 次微米級旋轉台多工平面磨床
商品介紹

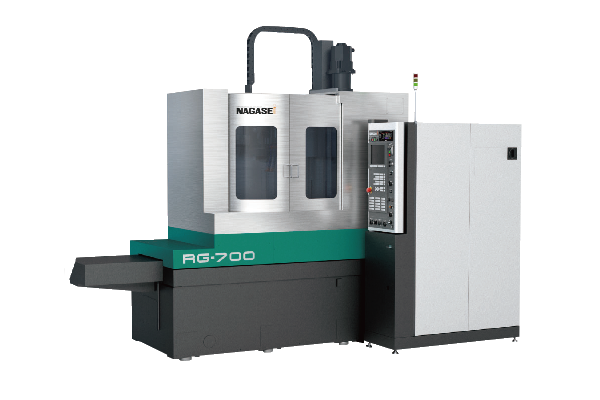

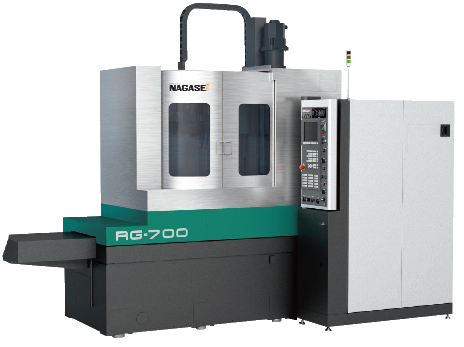

▲ NAGASEi 長瀨 次微米級旋轉台多工平面磨床

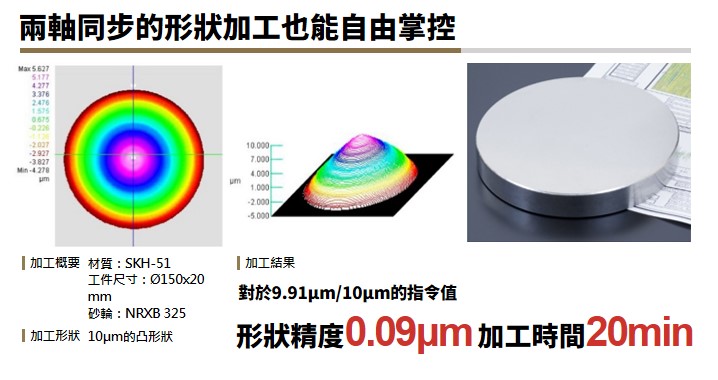

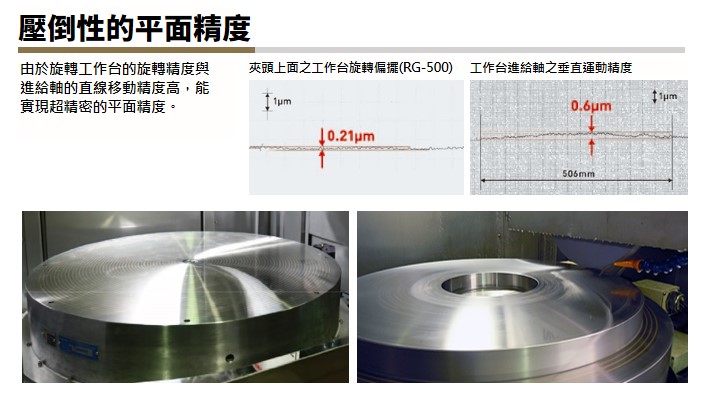

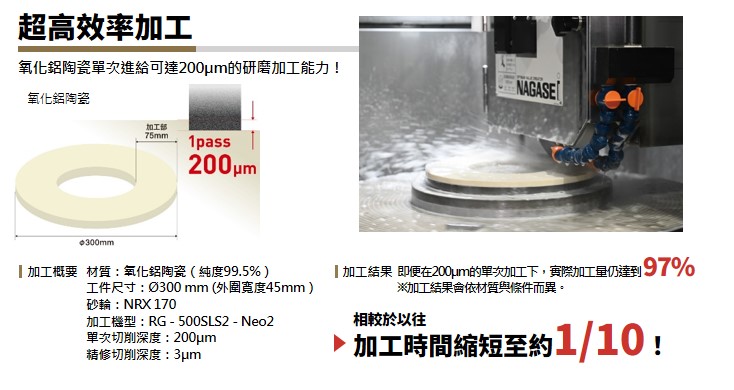

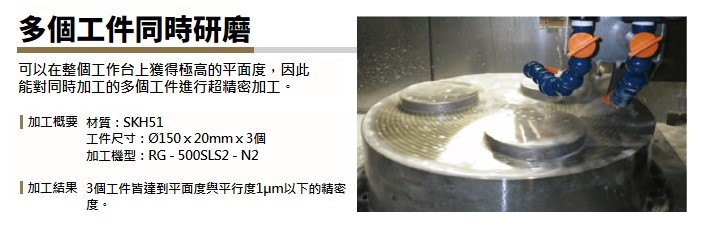

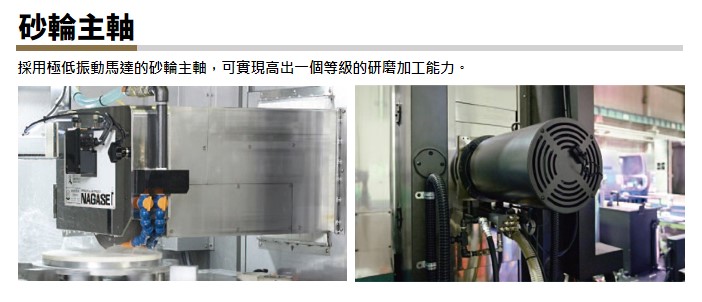

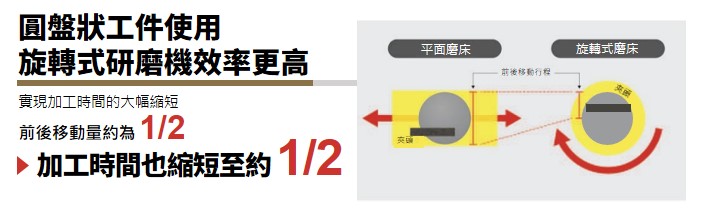

特色
.jpg)
.jpg)
.jpg)
.jpg)
規格
| 項目 | 單位 | RG-500 | RG-600 | RG-700 | RG-800 | ||||||||||||||||||
容量 |
工作台作業面積 | mm | Φ500 |
Φ600 |
Φ700 |
Φ800 | |||||||||||||||||
| 工作台最大移動量 (OP：安裝機上量測器時) |
mm | 380 | 497 (471) |
497 (471) |
497 (471) | ||||||||||||||||||
| 從工作台上至砂輪軸中心距離 | mm | 490 | 668 | 658 | 658 | ||||||||||||||||||
| 從夾頭上面至砂輪下面距離 | mm | 207.5 (砂輪徑：Φ305) |
385.5 (砂輪徑：Φ305) |
375.5 (砂輪徑：Φ305) |
375.5 (砂輪徑：Φ305) | ||||||||||||||||||
| 夾頭尺寸 | mm | Φ500 X 130 | Φ600 X 130 | Φ700 X 130 | Φ800 X 130 | ||||||||||||||||||
| 最大積載重量 | kg | 300 | 900 | 850 | 800 | ||||||||||||||||||
旋轉工作台 |
旋轉速度 | min-1 |
2～200 | ||||||||||||||||||||
| 工作台進給軸 | 最小設定單位 | μm | 0.1 | ||||||||||||||||||||
| 快速進給速度 | m/min |
1000 | |||||||||||||||||||||
| 上下 | 最小設定單位 | μm | 0.1 | ||||||||||||||||||||
| 快速進給速度 | m/min |
1000 | |||||||||||||||||||||
| 砂輪軸 | 砂輪尺寸（外徑 X 寬度 X 內徑) |
mm | RG-500：Φ215～355 x 25～38 x Φ127 RG-600～800：Φ230～355 x 25～38 x Φ127 | ||||||||||||||||||||
| 旋轉速度 |
min-1 |
200～1800 | |||||||||||||||||||||
| 砂輪軸馬達 | kW | 5.5～4P | |||||||||||||||||||||
| 質量 | 本體重量 | kg | 5000 | 8300 | 8400 | 8500 | |||||||||||||||||
