歷久彌新、熱銷長達30年的經典機種,全面升級登場!
緊湊型立式車床的終極進化版

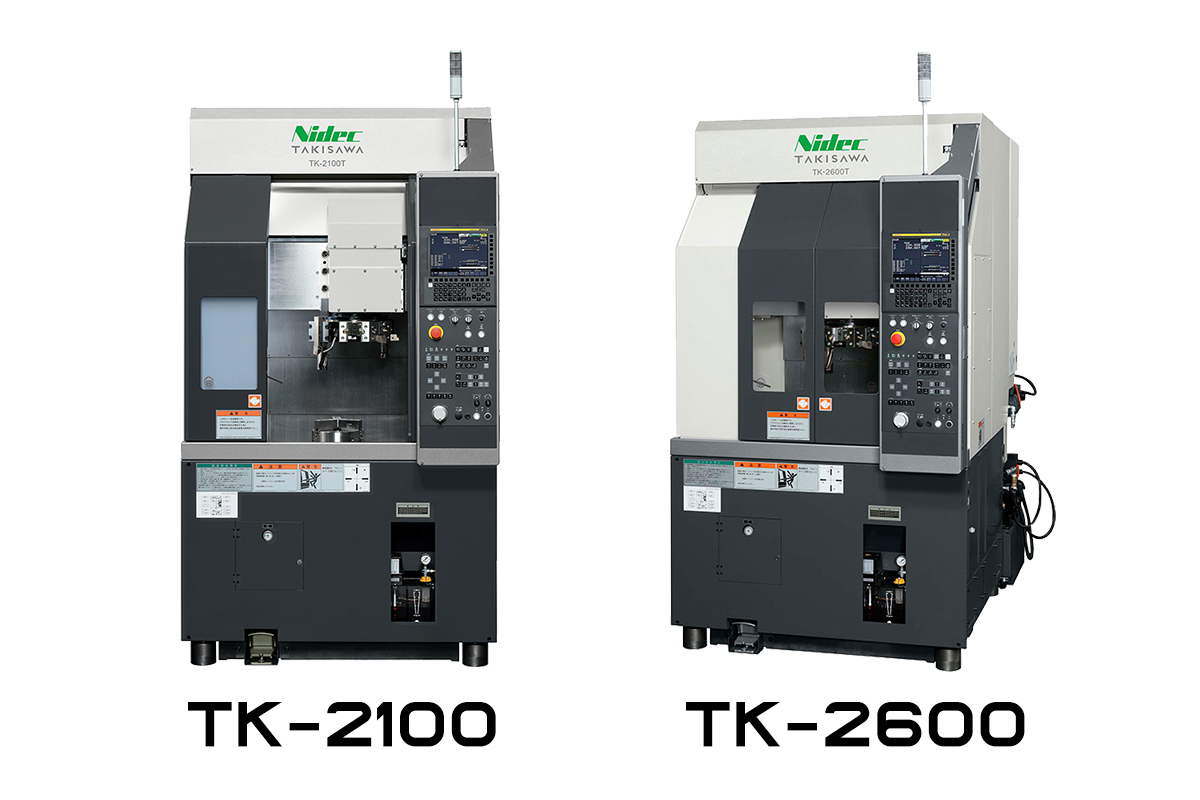

TK 系列依據加工工件形狀、製程需求、刀具配置與應用構想等條件,提供最大迴轉直徑 400 mm 或 600 mm 兩種機型,並可選配梳型排刀架、六工位或八工位動力刀塔,以建構最適化之基礎架構。滑動面全面採用高剛性、高精度矩形滑軌設計,實現優異的穩定性與加工精度,為高效加工提供堅實基礎。
卡盤尺寸 | inch | 8 | ||
刀塔規格 | 快換刀座式 | 6工位刀塔(直裝式) | 8工位刀塔(直裝式) | |
最大擺徑 | mm | 400 <600> | ||
最大加工直徑 | mm | - | φ355 | φ355 |
最大加工長度 | mm | 400 | 310 | |
主軸轉速 | min-1 | 3200 [OP. 2000, 2500] | ||
快速進給速度 | m/min | X : 20 / Z : 20 | ||
主軸電機 (30分鐘/連續) | kW | 11/9 [OP. 15/11, 18.5/15] | ||
機器高度 | mm | 2200 | ||
占地面積 | mm | 1220x1980 <1600x1980> | ||
機器重量 | kg | 3600 | 3700 |
<> 為最大擺徑600mm規格。
卡盤尺寸 | inch | 10 | ||
刀塔規格 | 快換刀座式 | 6工位刀塔(直裝式) | 8工位刀塔(直裝式) | |
最大擺徑 | mm | 400 <600> | ||
最大加工直徑 | mm | - | φ355 | φ335 |
最大加工長度 | mm | 347 | 257 | |
主軸轉速 | min-1 | 2000 [OP. 2500] | ||
快速進給速度 | m/min | X : 20 / Z : 20 | ||
主軸電機 (30分鐘/連續) | kW | 22/18.5 [OP. 18.5/15] | ||
機器高度 | mm | 2200 | ||
占地面積 | mm | 1220x1980 <1600x1980> | ||
機器重量 | kg | 3650 | 3750 |
<> 為最大擺徑600mm規格。
