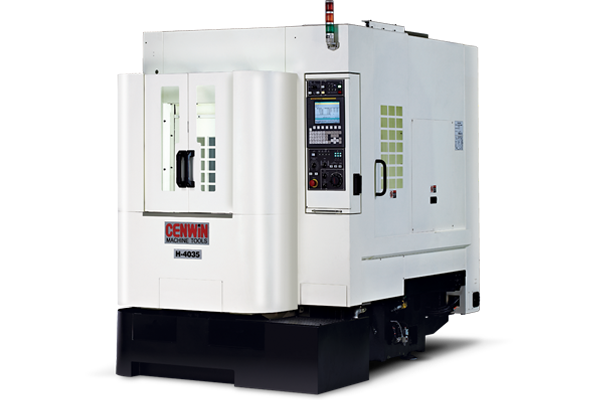

CENWIN H4035 | 世文 小型臥式加工機

商品介紹

CENWIN H4035 | 世文 小型臥式加工機

特色

精度高

生產性高

成本低

精簡人力

低震動

設置條件

入力電源 AC200/220V+10~-15%, 3 phase, 50/60Hz 14KVA
空壓源 5 kg / cm200NL / min
佔地面積[mm] 1Table
1,746(W) x 2,645(D) x 2,100(H)
※2APC
1,604(W) x 3,160(D) x 2,100(H)
機械重量[kg] 1Table
Approx. 2,200
※2APC Approx. 2,500

※選配規格 Option

機械規格

行程 XYZ軸行程 400 / 350 / 300

主軸端與工作台中心的距離

Distance from table center to spindle nose

130~430
第4軸工作台 作業面積 Ø300
最大荷重[kg] 250
主軸 主軸轉速[min-1] 300~16,000(OP20,000)
主軸孔斜度 7/24 taper
進給速度 快速進給[m/min] 48
切削進給[mm/min] 1~20,000
刀具庫 刀具形式 BT30 (OP:BBT30)
刀具數 30
刀具最大勁/長度 Ø50/200
刀具選擇方式 Random
刀具交換時間[sec] 1.5
馬達 主軸馬達 2.2kW (30 min. rating)
精度 單向定位精度 ±0.007
往復定位精度 ±0.002
※2APC 工作台尺寸 320 x 320
工件容許尺寸 Ø450 x 450
最大載重(單盤)[kg] 250
工作台數 2

※選配規格 Option

控制器規格

● 控制裝置:FANUC Series 0iMD
● 基本控治軸數:4軸(X, Y, Z, B)
● 最小設定單位:0.001mmm/0.001deg
● 剛性攻牙:M29
● 顯示器規格:8.4" LCD
● 輸入 / 輸出介面:RS-232C
● 自動原點復歸:G28
● 圓弧補間:R指定
● 固定循環:G73,G74,G76,G81~G89 / G80
● 副程式呼叫:M98 (M198) /M99
● 英制/公制切換
● DNC運轉:Remote Mode
● 鏡像
● 程式再開
● 擴張儲存行程檢查2:G22/G23
● AI 先行制御:20單節預讀
● 記憶卡入出力
● 比例放大縮小:G51 / G50
※CENWIN Kit 同時控制軸數:4軸(X,Y,Z,B)
手動轉輪進給
程式記憶長度:1280m (約512kb)
儲存程式組數:400組
工件座標系選擇:48組G54~G59  G54.1
螺旋切削補間
背景編集
擴張程式編集
工具補正Memory C
工具補正組數:400
稼動時間 / 工件數量顯示
★ 工具壽命管理功能
★ 座標系回轉:G68,G69
★ Macro程式:G65,G66 /G67(600組)
★ 選擇性單節跳躍:9個
★ 網路硬碟(快速數據服務器)

●:標準規格    ★:選配規格    ※CENWIN Kit:建議選配規格

切削條件表

Spindle Speed 16,000min-1

被削材:鋁合金(A6061)



Face mailEnd mailDrillTapping
工具直徑[mm]Ø50
Ø14
Ø16
M10 P=1.5
工具種類-鎢鋼/3刃鎢鋼/2刃高速鋼-
切削深度[mm]1.7514--
切削寬度[mm]408--
主軸速度[min-1]5,10010,0001,600700
切削速度[m/min]80144080

22

進給速度[mm/min]2,2801,0003201,050
切削量[cm3/min]16011280-

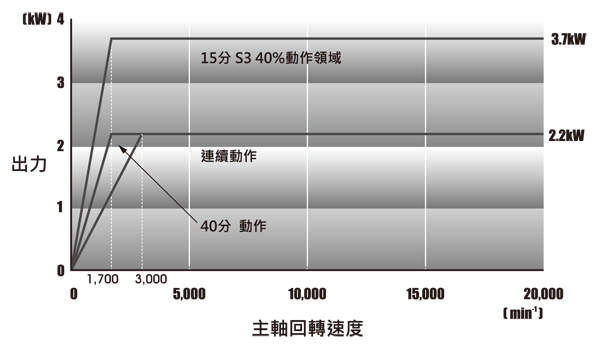

主軸出力曲線圖

小臥加-主軸出力曲線圖
