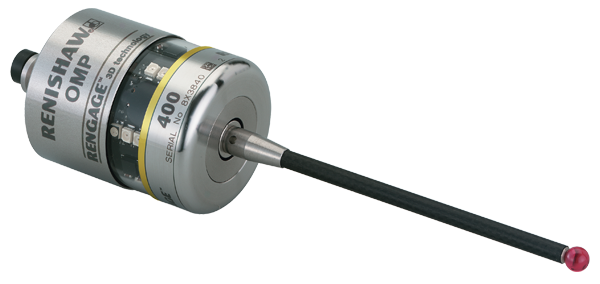

Renishaw OMP400 | 雷尼紹 高精度加工機測頭
簡介
• OMP400 是體積非常精巧的高精度接觸式測頭，採用獲得專利的 RENGAGE™ 應變電感技術，以及抗干擾光學傳輸功能;不僅具有自動工作設定的所有優點，還能夠在 CNC 綜合加工機 (含複合加工機) 量測複雜的 3D 工件幾何尺寸。
• 更多資訊請上：www.renishaw.com.tw/omp400
特色
• 以 RENGAGE™ 技術實現高精度和長使用壽命。
• 適合在小型機台上進行自動工件設定、高精度檢測以及自由曲面量測。
• 即使使用長度為 200 mm 的測針，仍具有優異的重複性。
• 3D 性能優異，適用於 5 軸機台。
規格
| 測頭型號 | OMP400 | ||
| 重複性(2σ, 50 mm 測針)(進給率) | 0.25 µm（240 mm/min） | ||
| 感應方式 | 應變電感 | ||
| 感應方向 | ±X, ±Y, +Z | ||
| 觸發力 （50 mm 測針） |
XY 平面 : 0.06 N, 6 gf （標準最小值） | ||
| +Z 平面 : 2.55 N, 260 gf （標準最小值） | |||
| 超程距離 | XY: ±11° | ||
| +Z : 6 mm | |||
| 防護等級 | IPX8 （EN/IEC 60529） | ||
| 不含刀柄時的重量（含電池） | 262 g | ||
| 相容的接收器 / 傳輸方式 1 | OMI-2 | 調變式 | • |
| OMI-2T | 調變式(多測頭） | ||
| OMM-2 OSI | |||
| 最大操作範圍 | 5 m | ||
| 尺寸 | Ø40 × 50 mm | ||
1 可在傳統模式下使用。
