WINWELL Smart Clamp | 文威模具壓板

商品介紹

WINEWLL Smart Clamp | 文威模具壓板

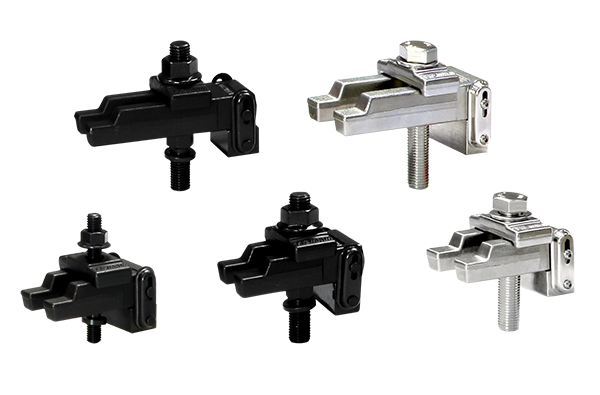

文威WINWELL 模具壓板特色

• 四種尺寸，標準規格

• 一體連結，管理容易

• 安裝拆卸，簡單容易

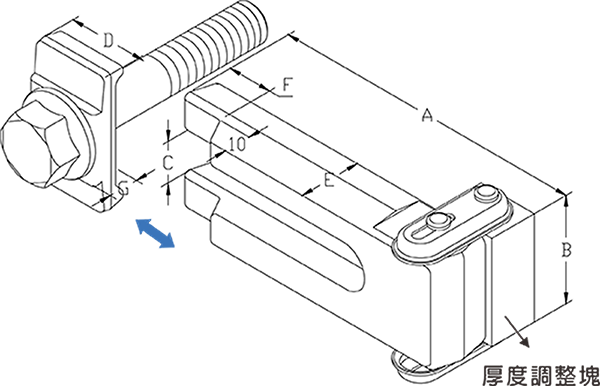

文威WINWELL 模具壓板規格

選用表

1. 凸緣螺絲

規格		CE12-95		CE16-95		CE16-130		CE16-150
各部尺寸	A	95		95		130		150
	B	44		44		44		44
	C	16.5		16.5		16.5		16.5
	D	32		32		32		32
	E	25		25		25		25
	F	18		18		18		18
	G	11		11		11		11
BLOCK尺寸		20x25		20x25		20x25		20x25
適用模具固定板厚度		20、30	25、35	20、30	25、35	20、30	25、35	20、30	25、35
全高		67	72	72	77	72	77	72	77
適用螺絲		M12x1.75-80L		M16x2.0-90L		M16x2.0-90L		M16x2.0-90L
螺絲固定長度		24	19	34	29	34	29	34	29
斷熱板5mm時		19	14	29	24	29	24	29	24
斷熱板10mm時		14	9	24	19	24	19	24	19

2. 螺帽、螺栓

規格		CE12-95B		CE16-95B		CE16-130B		CE16-150B
各部尺寸	A	95		95		130		150
	B	44		44		44		44
	C	16.5		16.5		16.5		16.5
	D	32		32		32		32
	E	25		25		25		25
	F	18		18		18		18
	G	11		11		11		11
BLOCK尺寸		20x25		20x25		20x25		20x25
適用模具固定板厚度		20、30	25、35	20、30	25、35	20、30	25、35	20、30	25、35
全高		67	72	72	77	72	77	72	77
適用螺絲		M12x1.75-96L		M16x2.0-90L		M16x2.0-90L		M16x2.0-90L
螺絲固定長度		20		30		30		30
斷熱板5mm時		15		25		25		25
斷熱板10mm時		10		20		20		20

3. 六角螺栓

規格		CE20-150				CE20-150T
各部尺寸	A	150				150
	B	57				57
	C	21				21
	D	40				40
	E	30				30
	F	18				18
	G	17				17
BLOCK尺寸		30x35				40x45
適用模具固定板厚度		30、40		35、45		40、50		45、55
全高		90		95		100		105
適用螺絲		M20x2.5-120L				M20x2.5-130L
螺絲固定長度		43.5		38.5		43.5		38.5
斷熱板5mm時		38.5		33.5		38.5		33.5
斷熱板10mm時		33.5		28.5		33.5		28.5

4. 不鏽鋼壓板組

規格		CE16-95S				CE16-130S
各部尺寸	A	95				130
	B	44				44
	C	16.5				16.5
	D	32				32
	E	25				25
	F	18				18
	G	11				11
BLOCK尺寸		20x25				20x25
適用模具固定板厚度		20、30		25、35		20、30		25、35
全高		65.5		70.5		65.5		70.5
適用螺絲		M16x2.0-90L				M16x2.0-90L
螺絲固定長度		32.5		27.5		32.5		27.5
斷熱板5mm時		27.5		22.5		27.5		22.5
斷熱板10mm時		22.5		17.5		22.5		17.5
