TAKISAWA TCN Seris | 瀧澤 複合CNC車床 TCN系列
以卓越的車削性能與高通用性廣受全球選用的8吋、10吋、12吋TCN系列，
現已全新升級！
擁有豐富的自動化經驗 滿足多樣化的生產需求。

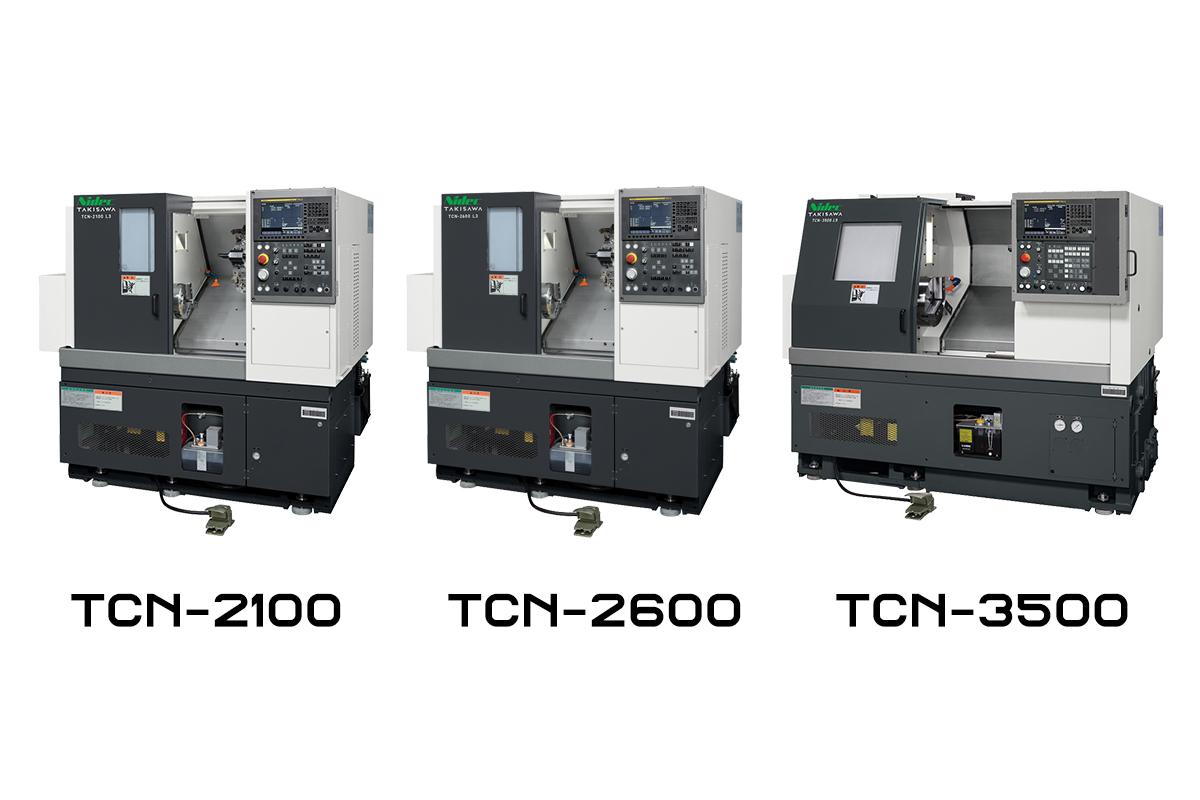

TCN-2100
√ 全軸採用高耐久性的滑動面 (矩形滑軌)。
√ 大幅提升主軸馬達扭力與加快進給速度。
√ 旋削刀塔提供8工位 (T8) 和12工位 (T12) 兩種選擇，銑削刀塔則提供12工位 (T12M)。
√ 支援液壓尾座（選配項目）。
主要機台規格
| （車削） | |||||
| TCN-2100 L3 | TCN-2100 L6 | ||||
| 卡盤尺寸 | inch | 8 | 8 | ||
| 刀塔規格 | 8工位刀塔（直裝式） |
12工位刀塔（直裝式） |
8工位刀塔（直裝式） |
12工位刀塔（直裝式） | |
| 最大加工直徑 | mm | φ410 | φ340 |
φ410* 2 |
φ340* 2 |
| 最大加工長度 | mm | 300 |
600 | ||
| 棒料切割直徑* 1 | mm | φ51 |
φ51 | ||
| 主軸轉速 | min-1 | 3200 [OP. 5000] | 3200 [OP. 5000] | ||
| 旋轉刀具轉速 | min-1 | - | - | ||
| 快速進給速度 | m/min | X : 24 / Z : 30 | X : 24 / Z : 30 | ||
主軸電機 |
kW | 11/9 | 11/9 | ||
| 旋轉刀具電機 (15分鐘/連續) |
kW | - | - | ||
| 機器高度 | mm | 1700 | 1700 | ||
| 占地面積 | mm | 1750x1532 | 2095x1532 | ||
| 機器重量 | kg | 2700 | 3200 | ||
*1)
依安裝之夾頭與油壓缸規格不同，加工棒材直徑範圍可能會有所變動。
*2)
若為L6規格之機型，視工件尺寸不同，最大加工直徑可能有所限制。詳情請參閱產品型錄中的「加工範圍說明」。
| （車削和銑削） | |||
| TCN-2100CM L3 | TCN-2100CM L6 | ||
| 卡盤尺寸 | inch | 8 | 8 |
| 刀塔規格 | 12工位銑削刀塔 （旋轉刀具類型） |
12工位銑削刀塔 （旋轉刀具類型） | |
| 最大加工直徑 | mm | φ280 | φ280 |
| 最大加工長度 | mm | 208 |
508 |
| 棒料切割直徑* 1 | mm | φ51 |
φ51 |
| 主軸轉速 | min-1 | 3200 [OP. 5000] | 3200 [OP. 5000] |
| 旋轉刀具轉速 | min-1 | 6000 | 6000 |
| 快速進給速度 | m/min | X : 24 / Z : 30 | X : 24 / Z : 30 |
| 主軸電機 (30分鐘, S3 60%/連續) |
kW | 11/9 | 11/9 |
| 旋轉工具馬達 (15分鐘/連續) |
kW | 5.5/3.7 | 5.5/3.7 |
| 機器高度 | mm | 1700 | 1700 |
| 占地面積 | mm | 1810x1532 | 2277x1532 |
| 機器重量 | kg | 2800 | 3300 |
*1)
依安裝之夾頭與油壓缸規格不同，加工棒材直徑範圍可能會有所變動。
*2)
若為L6規格之機型，視工件尺寸不同，最大加工直徑可能有所限制。詳情請參閱產品型錄中的「加工範圍說明」。
| 龍門式上料機加工工件 | ||
| 外徑 | mm | φ160 |
| 長度 | mm | 100 |
| 重量 | kg | 3 |
| 送料機規格 | ||
| 工作臺數量 | 16 | |
| 乘載重量 (單盤) |
kg | 40 |
| 最大高度 | mm | 450 |

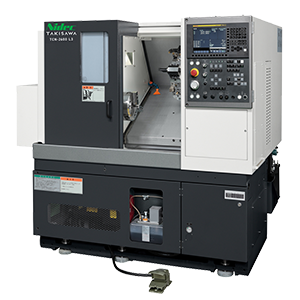

TCN-2600
√ 全軸採用高耐久性的滑動面 (矩形滑軌)。
√ 大幅提升主軸馬達扭力與加快進給速度。
√ 旋削刀塔提供8工位 (T8) 和12工位 (T12) 兩種選擇，銑削刀塔則提供12工位 (T12M)。
√ 支援液壓尾座（選配項目）。
主要機台規格
| （車削） | |||
| TCN-2600 L3 | TCN-2600 L6 | ||
| 卡盤尺寸 | inch | 10 | 10 |
| 刀塔規格 | 8工位刀塔（直裝式） |
8工位刀塔（直裝式） | |
| 最大加工直徑 | mm | φ410 | φ410*
2 |
| 最大加工長度 | mm | 250 |
550 |
| 棒料切割直徑* 1 | mm |
φ74 [OP. φ90] |
φ74 [OP. φ90] |
| 主軸轉速 | min-1 | 3200 [OP. 5000] | 3200 [OP. 5000] |
| 旋轉刀具轉速 | min-1 | - | - |
| 快速進給速度 | m/min | X : 24 / Z : 30 | X : 24 / Z : 30 |
主軸電機 |
kW | 11/9 | 11/9 |
| 旋轉刀具電機 (15分鐘/連續) |
kW | - | - |
| 機器高度 | mm | 1700 | 1700 |
| 占地面積 | mm | 1750x1543 | 2095x1543 |
| 機器重量 | kg | 2700 | 3200 |
*1)
依安裝之夾頭與油壓缸規格不同，加工棒材直徑範圍可能會有所變動。
*2)
若為L6規格之機型，視工件尺寸不同，最大加工直徑可能有所限制。詳情請參閱產品型錄中的「加工範圍說明」。
| （車削和銑削） | |||
| TCN-2600CM L3 | TCN-2600CM L6 | ||
| 卡盤尺寸 | inch | 10 | 10 |
| 刀塔規格 |
12工位銑削刀塔 （旋轉刀具類型） |
12工位銑削刀塔 （旋轉刀具類型） | |
| 最大加工直徑 | mm | φ280 |
φ280 |
| 最大加工長度 | mm | 158 |
458 |
| 棒料切割直徑* 1 | mm |
φ74 [OP. φ90] |
φ74 [OP. φ90] |
| 主軸轉速 | min-1 | 3200 [OP. 5000] | 3200 [OP. 5000] |
| 旋轉刀具轉速 | min-1 | 6000 | 6000 |
| 快速進給速度 | m/min | X : 24 / Z : 30 | X : 24 / Z : 30 |
主軸電機 |
kW | 11/9 | 11/9 |
| 旋轉刀具電機 (15分鐘/連續) |
kW | 5.5/3.7 | 5.5/3.7 |
| 機器高度 | mm | 1700 | 1700 |
| 占地面積 | mm | 1810x1543 | 2277x1543 |
機器重量 |
kg | 2800 | 3300 |
*1)
依安裝之夾頭與油壓缸規格不同，加工棒材直徑範圍可能會有所變動。
*2)
若為L6規格之機型，視工件尺寸不同，最大加工直徑可能有所限制。詳情請參閱產品型錄中的「加工範圍說明」。
| 龍門式上料機加工工件 | ||
| 外徑 | mm | φ200 |
| 長度 | mm | 140 |
| 重量 | kg | 5 (x2) |
| 送料機規格 | ||
| 工作台數量 | 14 | |
| 乘載重量 (單盤) | kg | 70 |
| 最大高度 | mm | 400 |

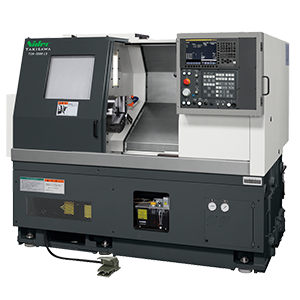

TCN-3500
√ 以最佳機械構成比例打造兼具緊湊設計與省空間特性的標準機型。
√ 全軸採用高耐久性矩形滑軌，確保長期穩定運動精度與高剛性。
√ 刀塔可配備8工位 (T8)、10工位 (T10) 和12工位 (T12) 車削刀塔，以及12工位 (T12M) 銑削刀塔，可靈活對應多樣化加工需求。
√ 支援節能設計，兼顧生產效率與環境友善。
主要機台規格
| （車削） | ||||
| TCN-3500 L5 | ||||
| 卡盤尺寸 | inch | 12, 10 | ||
| 刀塔規格 | 8工位刀塔（直裝型） | 10工位刀塔（直裝型） | 12工位刀塔（直裝型） | |
| 最大加工直徑 | mm | φ430 | φ460 | |
| 最大加工長度 | mm | 485 | 510 | |
| 棒料切割直徑* 1 | mm | φ80 [OP. φ108] | ||
| 主軸轉速 | min-1 | 2500 [OP. 3000] | ||
| 旋轉刀具轉速 | min-1 | - | ||
| 快速進給速度 | m/min | X : 16 / Z : 24 | ||
| 主軸電機 (30分鐘/連續) | kW | 15/11 | ||
| 旋轉刀具電機 (15分鐘/連續) | kW | - | ||
| 機器高度 | mm | 1802 | ||
| 占地面積 | mm | 2000x1768 | ||
| 機器重量 | kg | 4000 | ||
*1) 依安裝之夾頭與油壓缸規格不同，加工棒材直徑範圍可能會有所變動。
| （車削） | |||
| TCN-3500 L10 | |||
| 卡盤尺寸 | inch | 12, 10 | |
| 刀塔規格 | 12工位刀塔（直裝型） | 8工位刀塔（直裝型） | |
| 最大加工直徑 | mm | φ460 | |
| 最大加工長度 | mm | 985 | 1010 |
| 棒料切割直徑* 1 | mm | φ80 [OP. φ108] | |
| 主軸轉速 | min-1 | 2500 [OP. 3000] | |
| 旋轉刀具轉速 | min-1 | - | |
| 快速進給速度 | m/min | X : 16 / Z : 24 | |
| 主軸電機 (30分鐘/連續) | kW | 15/11 | |
| 旋轉刀具電機 (15分鐘/連續) | kW | - | |
| 機器高度 | mm | 1802 | |
| 占地面積 | mm | 3450x1833 | |
| 機器重量 | kg | 5000 | |
*1) 依安裝之夾頭與油壓缸規格不同，加工棒材直徑範圍可能會有所變動。
| （車削和銑削） | |||
| TCN-3500CM L5 | TCN-3500CM L10 | ||
| 卡盤尺寸 | inch | 12, 10 | |
| 刀塔規格 | 12工位銑削刀塔面 （旋轉刀具類型） | 12工位銑削刀塔面 （旋轉刀具類型） | |
| 最大加工直徑 | mm | φ370 | φ370 |
| 最大加工長度 | mm | 465 | 965 |
| 棒料切割直徑* 1 | mm | φ80 [OP. φ108] | φ80 [OP. φ108] |
| 主軸轉速 | min-1 | 2500 [OP. 3000] | 2500 [OP .3000] |
| 旋轉刀具轉速 | min-1 | 3600 | 3600 |
| 快速進給速度 | m/min | X : 16 / Z : 24 | X : 16 / Z : 24 |
| 主軸電機 (30分鐘/連續) | kW | 15/11 | 15/11 |
| 旋轉刀具電機 (15分鐘/連續) | kW | 3.7/11 | 3.7/11 |
| 機器高度 | mm | 1802 | 1802 |
| 占地面積 | mm | 2000x1768 | 3450x1833 |
| 機器重量 | kg | 4100 | 5100 |
*1) 依安裝之夾頭與油壓缸規格不同，加工棒材直徑範圍可能會有所變動。
| 龍門式上料機加工工件 | ||
| 外徑 | mm | φ200 |
| 長度 | mm | 140 |
| 重量 | kg | 10 (x2) |
| 送料機規格 | ||
| 工作台數量 | 10 | |
| 乘載重量 (單盤) | kg | 70 |
| 最大高度 | mm | 400 |
