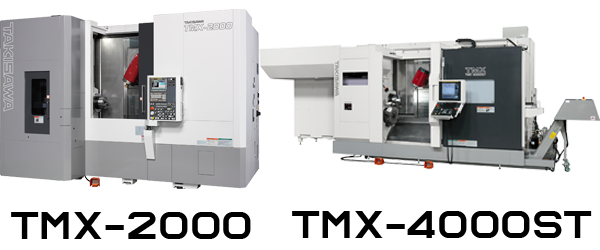

TAKISAWA TMX Series | 瀧澤 複合CNC車床 TMX系列

低價格、高附加值、高產量

高性能複合加工機

是既能實現工藝整合又具有高性價比的新一代多任務加工設備。

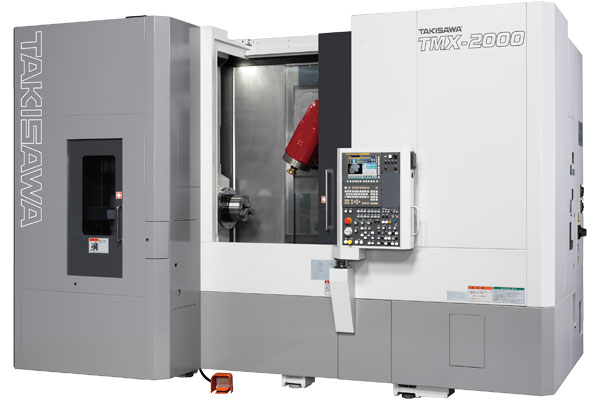

TMX-2000

擴大加工對象工件的範圍

確保了大的軸向行程的可操作性和安全性

擴展目標工件的範圍!

可實現較大的軸向行程,X軸為640mm,Y軸為230mm,Z軸為690mm。由於具有大行程,通過C軸(主軸)固定,一次夾緊就可以完成高度精確的機械加工如銑削加工和端面鑽孔。


通過整合加工範圍和減少加工刀具,使效率更高。

刀具主軸分度功能(B軸)擴大了加工範圍並可以輕鬆的應對各種工件。刀具主軸可以進行高精度分度每1的±130,允許一個刀具整合不同的工藝流程。


高品質的車削加工

車刀通過刀具主軸銑削主軸的高度精確的分度耦合定位並固定到刀具主軸上,而且外徑車削可以使用多功能刀具。



主要機床規格


TMX-2000 TMX-2000S
右主軸箱
-
尾座(NC伺服器)
-
卡盤尺寸 inch 8 8+8
刀架形式
ATC ATC
最大加工直徑 mm Ø500
最大加工長度*1 mm 610
棒料加工直徑(左主軸)*2 mm Ø65
棒料加工直徑(右主軸)*2 mm - Ø51
B軸旋轉範圍 deg 230(±115)
左主軸轉速 min-1 5000 5000
右主軸轉速 min-1 - 5000
刀具主軸轉速 min-1 12000
ATC刀具收存數量
40[OP.80]
快速進給速度 m/min X:40/Z:40/Y:40/A:20
左主軸電機
(30分鐘/連續)
kW 5/111
右主軸電機
(30分鐘/連續)
kW - 11/7.5
刀具主軸電機
(S3 25%/連續)
kW 11/7.5
機床高度 mm 2783
占地面積 mm 4150x2923
機床重量 kg 13700 14000

•:標準 -:無

*1)最大加工長度根據卡盤種類而不同。加工長度在435mm以上時,端面加工範圍受限。

*2)如果安裝不同的卡盤和氣缸,則可加工的棒料外徑會不同。

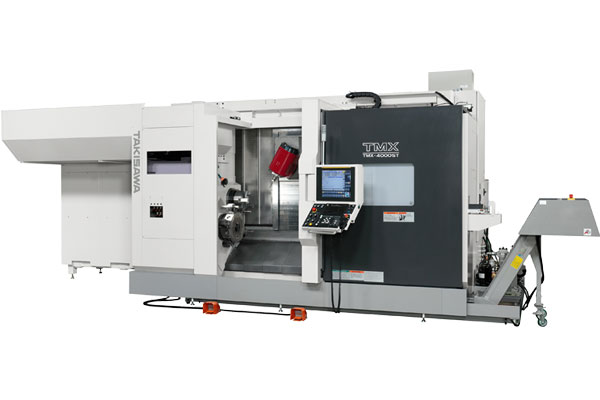

TMX-4000ST

擴大加工對象工件的範圍

X軸:605mm,Y軸:260mm,Z軸:1500mm,重視大軸移動量的易用性。因為移動量大,所以可以在固定了C軸(主軸)的狀態下進行銑床加工、端面鑽孔等高精度加工。


高精度排出效能和重切削能力的並存

B軸採用直接驅動電機和膜片制動器進行夾緊,實現高速、高精度(最小分度精度0.0001°)。

擁有强力工具主軸和高精度左右主軸的複合加工機。




規格


項目單位TMX-4000ST
右主軸
O
尾座 (NC伺服器)
-
下方刀架 ( T12)
O
卡盤尺寸inch10
刀架型式
ATC
最大加工直徑mmØ500
最大加工長度*1mm1500
棒材加工直徑(左主軸) *2mmØ80
棒材加工直徑(右主軸) *2mmØ80
B軸旋轉範圍(刀具主軸)deg230(±115)
左主軸轉速min-14000
右主軸轉速min-14000
工具主軸轉速min-112000
ATC工具收放個數
40[op: 80,120]
進給速度m/minX:40 / Z:40 / Y:40 / A:30
左主軸電機(S2 30分鐘 / 連續)kw22/15
右主軸電機(S2 15分鐘 / 連續)kw22/15
工具主軸用電機(S2/S6 25% / 連續)kw15/11
機床高度mm3128
占地面積mm5710 x 3000
機重重量kg17000
*1)根據卡盤型式最大加工長度不同。TMX-4000ST:關於加工長度435mm以上,端面加工範圍有限制。
*2)根據安裝的卡盤及汽缸,可能會改變棒材加工直徑。


iHMI 人機介面



操作舒適簡單,輕鬆應對各種加工!!

配置加工現場「計畫」、「加工」、「改善」等各過程所必需的功能,持續提供卓越的加工支持!

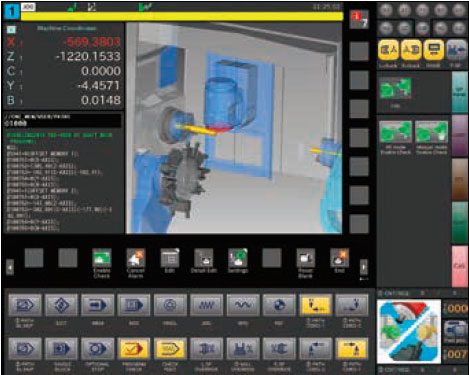

觸控操作面板 15英吋(標準) / 19英吋(選項)


通過防止漏看失誤功能為加工提供強大支持

- 防止漏看失誤!配置座標系和系統選擇指示器。


iHMI 加工程序編程支持

- 程序列表顯示圖像
- 模版選擇輸入
- 刀具信息幻燈片顯示

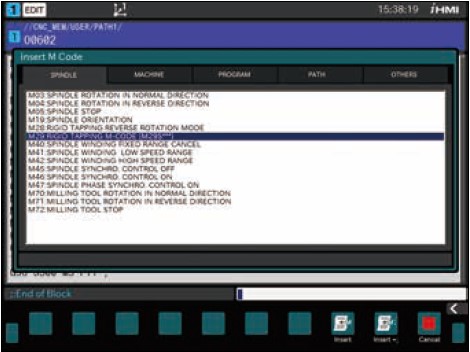

- M代碼列表輸入
- 語法檢查功能
- 選單設置(標準MDI指令)



FANUC iCAP T (Panel iH Pro)

- 毛胚形狀輸入
- 工件形狀輸入
- 加工工序確認(自動化設計)
- NC程序創建

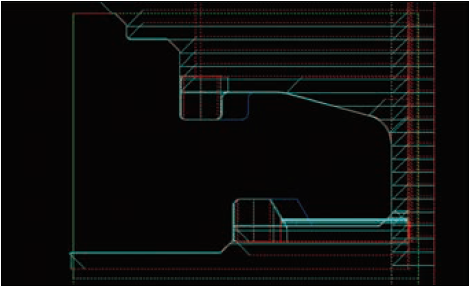

FANUC 機械防碰撞功能(Panel iH Pro)

- 通過3D機型和機床位置預覽模擬演示,預先防止實際加工中可能產生的干涉。
- 在CNC上定義毛胚和夾具。(可以使用標準形狀,也可以使用在CAD上創建的模具文件(如:STL或DXF等))
