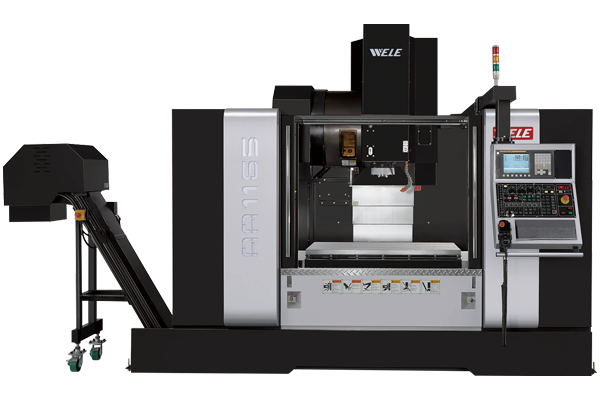

WELE AA Series | 崴立 立式加工中心機(硬軌)

商品介紹

WELE AA Series | 崴立 立式加工中心機(硬軌)

特色

首創外銷日本的先例

精度、耐用度及穩定性優,絕對跟一般機台不一樣!

超高剛性及重切削能力,大幅領先市售的量產廉價品!

本商品首創台灣外銷日本的先例,品質優良獲得肯定!


設計特色與性能

Y軸四硬軌超大行程(同級品最大規格)

貝賽爾(Bessel)最佳跨距、超大剛性的主體結構。

卓越的齒輪箱性能,安靜無聲、削鐵如泥!

肩載式刀庫結合座(市售多為掛式/立柱會變型)

齒輪箱及主軸採雙重冷卻設計(主軸馬達有隔離冷卻)

大功率主軸冷卻機,有效移除機體熱量,減少熱變型

三軸螺桿施作預拉,剛性好。

採用高級脫壓式潤滑器及銅質油管,精度耐久。

全密閉式外罩安全、低噪音、好操作、絕不漏水。

配電材料採用外銷歐美CE及UL高級規格。

三軸採用性能較好的αi伺服馬達(非βi低階馬達)。

附三組排屑裝置,排屑效果佳。

重要軌道滑動面及結合面,均採用手工鏟花精密製造。(軌道Turcite/背扣/嵌條/立柱與底座間/主軸端面/螺帽面等)

完美的鏟花技術,確保優良的機器精度及壽命。

規格

AA65

技術規格單位AA965AA1165AA1365AA1565
X/Y/Z行程mm900/650/6001,100/650/6001,300/650/6001,500/650/600
工作台尺寸(X*Y)mm1,100*6501,300*6501,450*6501,650*650
工作台負載kgs9001,1001,3001,500
快速進給X/Y/Zm/min24/24/20
主軸轉速Max.rpm8,000
主軸錐孔
#40
主軸功率(扭矩)kW(N.m)7.5/11(193/283)
主軸傳動形式G.R齒輪式
刀庫容量刀位24
機械高度(H)mm2,940
佔地平面(W*D)mm2,940*2,2403,200*2,2403,630*2,2404,110*2,240
機械重量kgs7,0007,2007,6008,100
控制器廠牌代號FANUC 0iM

AA80

技術規格單位AA1480AA1680AA1880
X/Y/Z行程mm1,400/800/7001,600/800/8001,900/800/800
工作台尺寸(X*Y)mm1,500*8001,750*8001,950*800
工作台負載kgs1,8002,0002,200
快速進給X/Y/Zm/min15/15/12
主軸轉速Max.rpm6,000
主軸錐孔
#50
主軸功率(扭矩)kW(N.m)11/15(281/383)
主軸傳動形式G.R

齒輪式

刀庫容量刀位24
機械高度(H)mm2,4352506
佔地平面(W*D)mm4,050*2,9354,450*3,0404,450*3,040
機械重量kgs12,00016,00018,000
控制器廠牌代號FANUC 0iM

AA90

技術規格單位AA1890AA2090AA2590
X/Y/Z行程mm1,800/900/9002,000/900/9002,500/900/900
工作台尺寸(X*Y)mm1,950*9002,150*9002,650*900
工作台負載kgs2,0002,2003,000
快速進給X/Y/Zm/min18/18/15
主軸轉速Max.rpm6,000
主軸錐孔
#50
主軸功率(扭矩)kW(N.m)11/15(281/383)
主軸傳動形式G.R齒輪式
刀庫容量刀位24
機械高度(H)mm3,620
佔地平面(W*D)mm5,300*3,3005,300*3,3006,000*3,300
機械重量kgs20,00021,00023,000
控制器廠牌代號FANUC 0iM
