TAKISAWA TCY Series | 瀧澤 複合CNC車床 TCY系列

緊湊型複合車床適用於具有銑削工序的小型工件的加工

高剛性、高可靠性結構賦予高質量的通用性,以此滿足包括車削、銑削在內的卡盤作業、軸件加工的小型複合加工車床。

通過銑削加工和Y軸控制實現高效的工藝流程整合。

另外配置瀧澤公司原裝龍門上料機以及各種周邊設備後,可連續自動化(選配)操作提供全力支持。

此外,也可以通過配置棒材送料裝置實現加工的自動化。

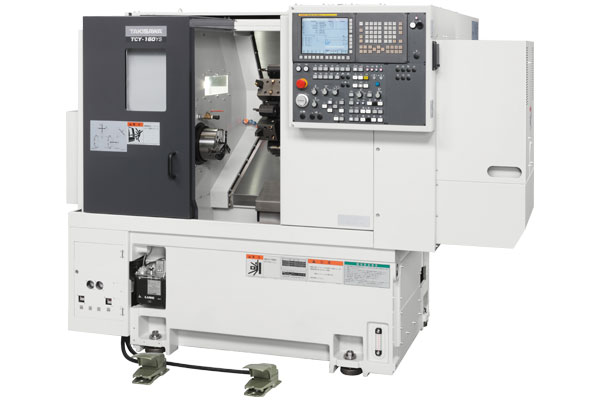

TCY-160

小型工件加工的緊湊化工藝流程整合

該緊湊型複合車床以最佳的方式將車削及迴轉刀具進行小型工件切削的工藝集成到一台機床上。

通過銑削加工和Y軸控制實現高效的工藝流程整合。




TCY-160YS TCY-160CS TCY-160S TCY-160Y TCY-160C
右主軸箱
- -
尾座 (NC伺服型)
- - -
Y軸
- - -
左C軸
-
右C軸
- - -
車銑
-
卡盤尺寸 inch 6+6 6+6 6+6 6 6
刀架形式
12工位刀架(全刀夾式刀架)
最大加工直徑 mm Ø220
最大加工長度 mm L3:291 L5:491
棒料加工直徑 (左主軸) *1 mm Ø42
棒料加工直徑 (右主軸) *1
Ø42 -
左主軸轉速 min-1 4000 [OP.6000]
右主軸轉速 min-1 4000 [OP.6000] -
旋轉刀具轉速 min-1 6000 - 6000
快速進給速度 m/min X:20/Z:24/Y:10 X:20/Z:24 X:20/Z:24/Y:10 X:20/Z:24
左主軸電機
(15分鐘/連續)
kW 5.5/3.7 [OP.7.5/5.5]
右主軸電機
(15分鐘/連續)
kW 3.7/2.2 -
旋轉刀具主軸電機
(15分鐘/連續)
kW 3.7/2.2/1.5 - 3.7/2.2/1.5
機床高度 mm 1700
占地面積 mm L3:2400x1695 L5:2760x1795 L3:2100x1695[OP.2210x1695*2] L5:2760x1795
機床重量 kg L3:3500 L5:4100

•:標準 ◦: 選配 -:無

*1)如果安裝不同的卡盤和氣缸,則可加工的棒料外徑會不同。

*2)是尾座安裝的時候尺寸。

龍門式上料機加工工件
外徑 mm Ø100
長度 mm 60
重量 kg 0.7(x2)
送料機式樣
工作台數量
14
承載重量(單盤) kg 25
最大高度 mm 450


右主軸箱(YS/CS/S)
※圖片包含選配。


NC伺服尾座 (Y/C)
※圖片包含選配。

對應自動化(選配)

龍門式上料機式樣

通過使用公司原裝龍門上料裝置及各種周邊設備全方位支持連續自動運轉之外,同時通過配置棒料進給裝置完全實現自動化加工。


選配

Tiwap-1規格

龍門式上料機規格

棒材送料規格

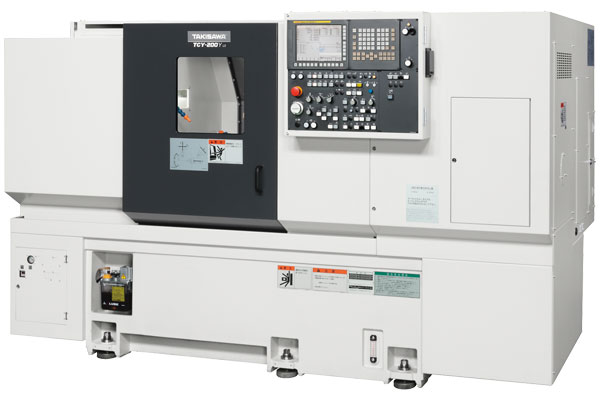

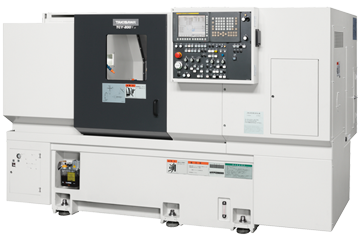

TCY-200

小型工件加工的緊湊化工藝流程整合

該緊湊型複合車床以最佳的方式將車削及迴轉刀具進行小型工件切削的工藝集成到一台機床上。

通過銑削加工和Y軸控制實現高效的工藝流程整合。




TCY-200YS TCY-200CS TCY-200S TCY-200Y TCY-200C
右主軸箱
- -
尾座 (NC伺服型)
- - -
Y軸
- - -
左C軸
-
右C軸
- - -
車銑
-
卡盤尺寸 inch 8+6 8+6 8+6 8 8
刀架形式
12工位刀架(全刀夾式刀架)
最大加工直徑 mm Ø220
最大加工長度 mm L3:254 L5:454
棒料加工直徑 (左主軸) *1 mm Ø51
棒料加工直徑 (右主軸) *1
Ø42 -
左主軸轉速 min-1 3200 [OP.5000]
右主軸轉速 min-1 4000 [OP.6000] -
旋轉刀具轉速 min-1 6000 - 6000
快速進給速度 m/min X:20/Z:24/Y:10 X:20/Z:24 X:20/Z:24/Y:10 X:20/Z:24
左主軸電機
(15分鐘/連續)
kW 7.5/5.5 [OP.11/7.5]
右主軸電機
(15分鐘/連續)
kW 3.7/2.2 -
旋轉刀具主軸電機
(15分鐘/連續)
kW 3.7/2.2/1.5 - 3.7/2.2/1.5
機床高度 mm 1700
占地面積 mm L3:2500x1695 L5:2860x1795 L3:2110x1695[OP.2310x1695*2] L5:2860x1795
機床重量 kg L3:3500 L5:4100

•:標準 ◦: 選配 -:無

*1)如果安裝不同的卡盤和氣缸,則可加工的棒料外徑會不同。

*2)是尾座安裝的時候尺寸。

龍門式上料機加工工件

0.7kg規格 3kg規格
外徑 mm Ø100 Ø160
長度 mm 45/60 50/100
重量 kg 0.7(x2) 3(x2)
送料機式樣

0.7kg規格 3kg規格
托盤數
14 16
承載重量(1托盤) kg 25 40
最大高度 mm 450 450


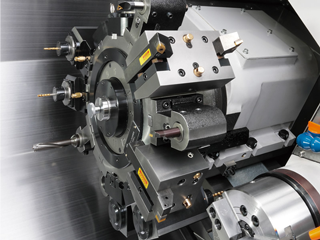

右主軸箱(YS/CS/S)
※圖片包含選配。


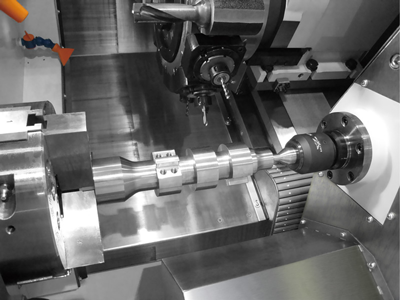

NC伺服尾座 (Y/C)
※圖片包含選配。

門式上料強化機床的全面自動化(選配)

龍門式上料機式樣

通過使用公司原裝龍門上料裝置及各種周邊設備全方位支持連續自動運轉之外,同時通過配置棒料進給裝置完全實現自動化加工。


選配

Tiwap-1規格

龍門式上料機規格

棒材送料規格
