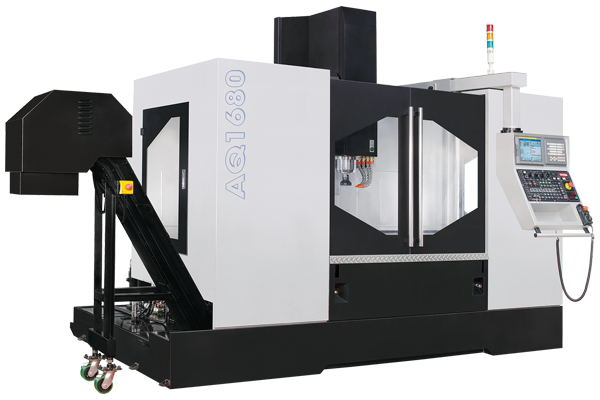

WELE AQ Series | 崴立 AQ系列立式加工中心機(線軌)

商品介紹

WELE AQ Series | 崴立 AQ系列立式加工中心機(線軌)

特色

超大跨距超大剛性的立柱

肩載式刀庫結合座(非側掛式)

直結式高速主軸雙重冷卻設計

大功率主軸冷卻機,朝外排熱,不影響機體熱變形

三軸螺桿施作預拉,剛性好

採用高級脫壓式潤滑器及銅質油管,精度耐久

全密閉式外罩,低噪音,安全又可防止漏水

配電材料採用外銷歐美CE及UL高級規格

三軸採用性能好的ai伺服馬達(非βi 低階馬達)

附3組排屑轉子,排屑效果佳

三軸採用日本名廠THK線軌,精密耐用

重要結合面均採用鏟花精密製造,提升精密及穩定性(立柱與底座間/ 主軸端面/ 滾珠螺帽面等)

z軸採用無配重設計,搭載大功率伺服馬達a 22-B (附煞車),反應靈敏迅速,加工模面細膩精緻。


規格

AQX50


技術規格 單位 AQ850 AQ1050
工作台尺寸(X*Y) mm 1,000*510 1,200*510
X/Y/Z 行程 mm 800/510/510 1,020/510/510
工作台負載 kgs 500 600
快速進給X/Y/Z m/min 48/48/36
主軸轉速 max. rpm 10,000
主軸錐孔
#40
主軸功率(kw)扭矩(N.m)
7.5/11   48/71
主軸傳動形式
皮帶式
刀庫容量 刀位 24
機械高度(H) mm 2,900
佔地平面(W*D) mm 2,900*2,150 3,100*2,150
機械重量 kgs 6,700 7,200
控制器 廠牌代號 FANUC 0iMD

AQX65


技術規格 單位 AQ1265 AQ1465 AQ1665
工作台尺寸(X*Y) mm 1,400*650 1,600*650 1,750*650
X/Y/Z 行程 mm 1,200/650/610 1,400/650/610 1,600/650/610
工作台負載 kgs 1,000
快速進給X/Y/Z m/min 36/36/30
主軸轉速 max. rpm 10,000
主軸錐孔
#40
主軸功率(kw)扭矩(N.m)
7.5/11   48/71
主軸傳動形式
皮帶式
刀庫容量 刀位 24
機械高度(H) mm 3,025
佔地平面(W*D) mm 3,440*2,420 3,920*2,420 4,340*2,420
機械重量 kgs 7,700 8,100 8,600
控制器 廠牌代號 FANUC 0iMD
