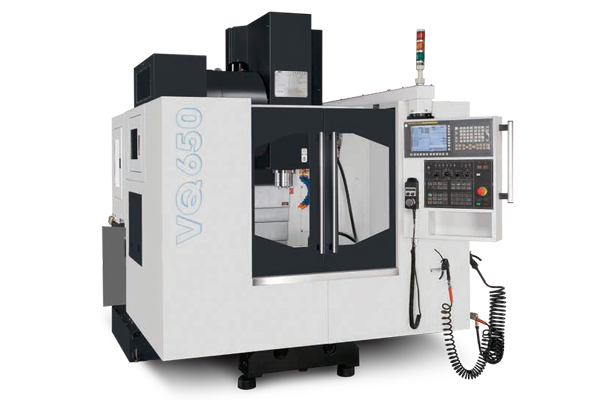

WELE VQ Series | 崴立 VQ系列立式加工中心機(線軌)
商品介紹
特色
高效率的精密加工
• 超大跨距超大剛性的立柱。
• 各式高速主軸冷卻設計。
• 採用高級脫壓式潤滑器，壽命耐久。
• 全密閉式外罩，低噪音，安全又可防止漏水。
• 重要結合面均採用鏟花精密製造，提升精度及穩定性(立柱與底座間/主軸端面/螺桿螺帽面等)。
• 刀庫結合座依各機型配置，以確保立柱剛性。
規格
| 技術規格 | 單位 | VQ650 | VQ1060 | VQ1260 | VQ1475 | ||
| X/Y/Z 行程 |
mm | 650/510/510 | 1,020/600/600 | 1,200/600/600 | 1,450/750/750 | ||
| 工作台尺寸(X*Y) |
mm | 800*510 |
1,150*600 |
1,300*600 |
1,550*750 | ||
| 工作台負載 | kgs | 500 | 700 | 1,000 | 1,500 | ||
| 快速進給X/Y/Z | m/min | 36/36/30 | 36/30/30 | ||||
| 主軸轉速 | Max. rpm | 10,000 | 8,000 | ||||
| 主軸錐孔 | #40 | #50 | |||||
| 主軸輸出功率(扭矩) | kW(N.m) |
7.5/11(48/71) | 11/15(105/191) | ||||
| 主軸傳動形式 | 皮帶式 | ||||||
| 刀庫容量 | 刀位 | 24 | |||||
| 機械高度(H) | mm | 2,650 | 2,930 | 2,930 | 3,120 | ||
| 佔地平面(W*D) | mm | 2,100*2,150 | 3,190*2,290 | 3,500*2,670 | 3,640*3,110 | ||
| 機械重量 | kgs | 3,500 | 6,000 | 7,000 | 8,000 | ||
| 控制器 | 廠牌代號 | FANUC 0iMF Plus | |||||
