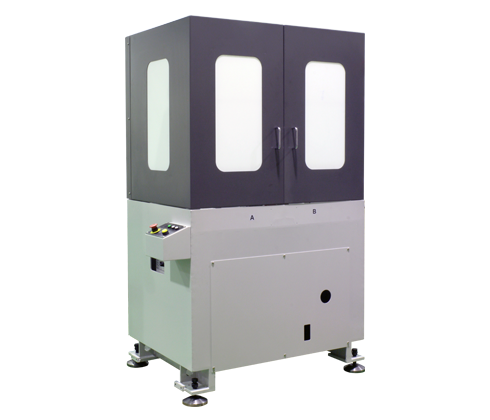

KAWATA TEC APC | 川田 自動交換台

特色


           KAWATA交換台1


不同工件加工

- 藉由分盤規劃夾治具,彈性對應不同的生產需求。


            KAWATA交換台2


Shuttle type最快的交換時間,可應對量產加工

- 交換台交換時間7.3秒


            KAWATA交換台3


廣角開啟的防護門,可流暢進行治具或重工件的更換


交換台規格及尺寸

ModelSP3970F
交換台作業尺寸(寬x長x厚)390x700x81H
交換台最大承載重量[kg]110
交換台定位孔尺寸M12 x 39孔
交換台鎖緊時的高度[mm]937± 10
交換台放鬆時的高度[mm]948± 10
交換台重量[kg]45
交換台交換時間[sec]7.3
交換台材質鋁合金
本體尺寸(mm)1190x786x1855H
鎖緊裝置重量[kg]75
鎖固力[kN]7.45(760kgf)
重複定位精度[mm]0.01
空氣壓源0.5 MPa, 30L/min
輸入電源

AC2000V-50/60Hz,

AC2000V-60Hz,

DC24V,1.2kVA

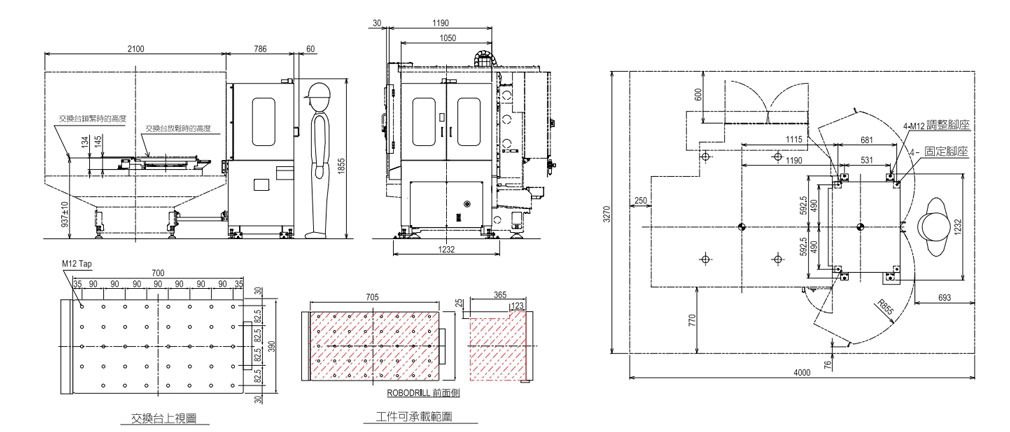

交換台上視圖
