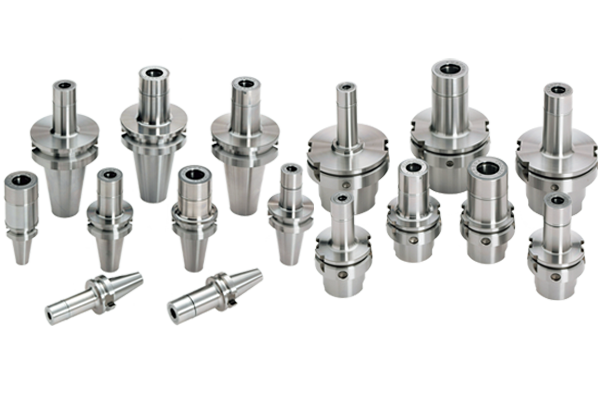

KURODA ww Toolholder | 文威 刀柄 CMZ系列

超高主軸速度的精密小孔徑彈性夾頭 µ-ACE/CMZ

能夠實現極高質量加工的高精度刀柄!

適用於超高主軸速度

若要降低高主軸速度所造成的風噪聲,從CMZ中拆除扳手螺母的槽。螺母和筒夾結構非常平衡,能夠滿足高達40000min-1的極高主軸速度。

高剛性和高夾緊力

比舊款CMA刀柄設計更長的配件保證了高剛性。按照常規方法,螺母集成了滾珠軸承,以提供具有輕型緊固扭矩的高夾緊力。(請使用單獨的扳手。)

高精度

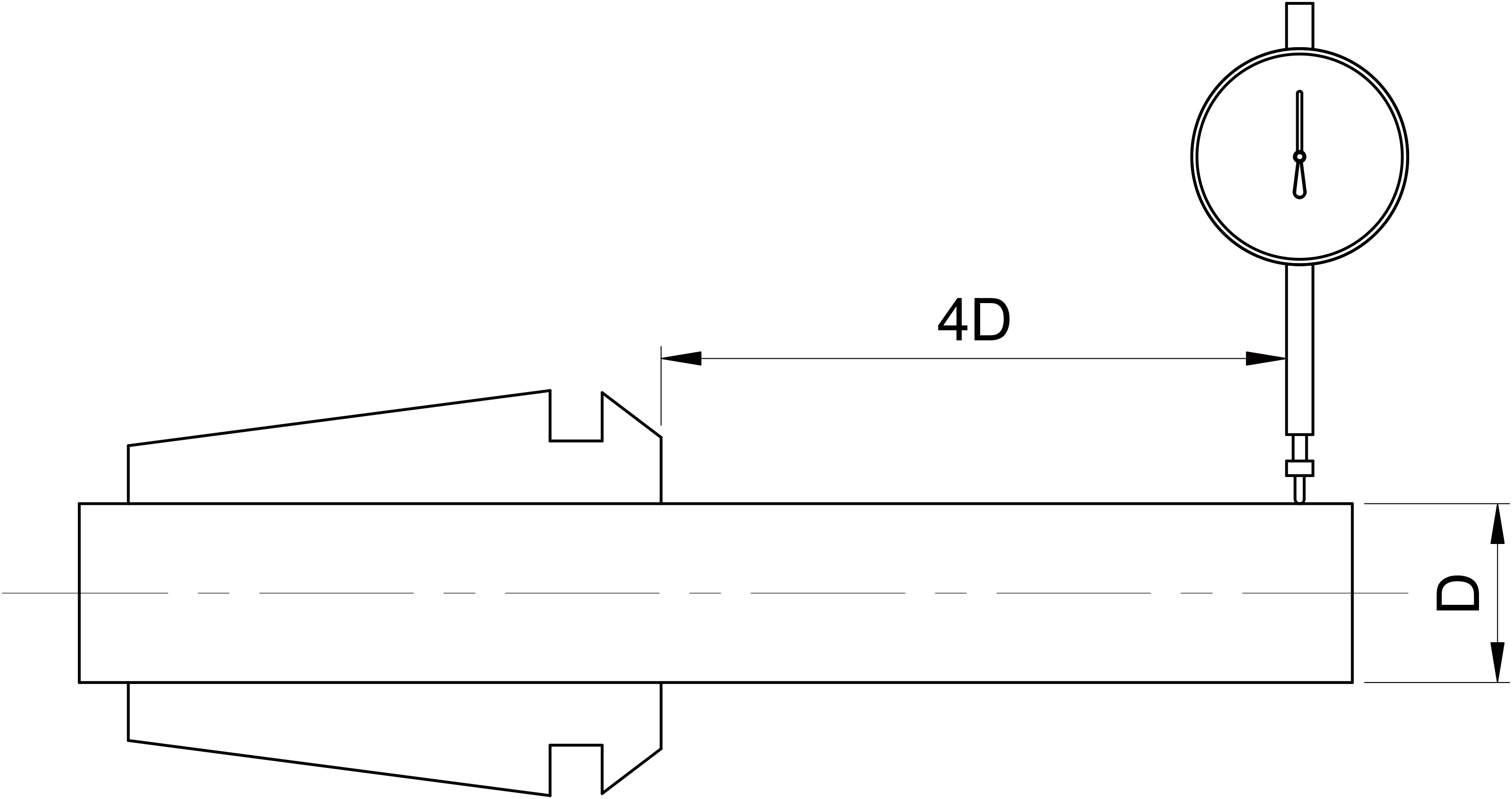

筒夾偏擺精度:最大值為3µm/4d (精度等級AA)



高密封性能

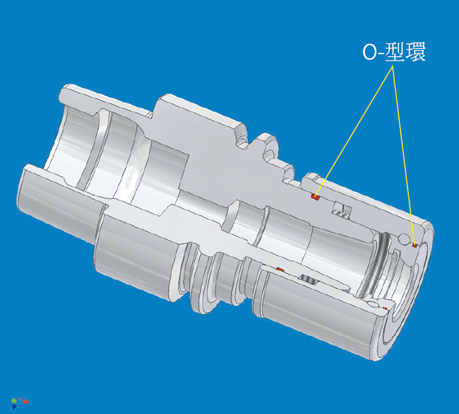

螺母和刀柄體之間提供了O型環。這種結構能夠防止切屑進入。


精密小孔徑彈性夾頭"µ-ACE"/CMZ

筒夾的偏擺精度最大值為3µm/4d(等級AA)



強大的夾持力和高剛性

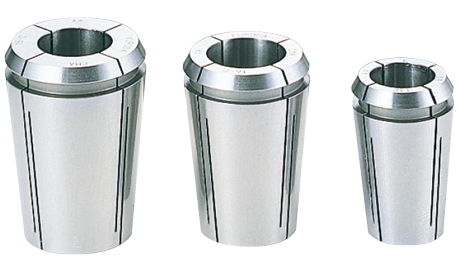

使用最佳1/5筒夾錐度確保了強大的夾持力。夾持力、夾持行程、筒夾孔徑的收縮及其他因素都達到高度平衡。所有尺寸的螺母都集成了滾珠軸承,能夠從輕型緊固扭矩達到較大的夾持力。通過增加夾緊筒夾錐度部分的厚度而提供了高剛性。

易於更換筒夾

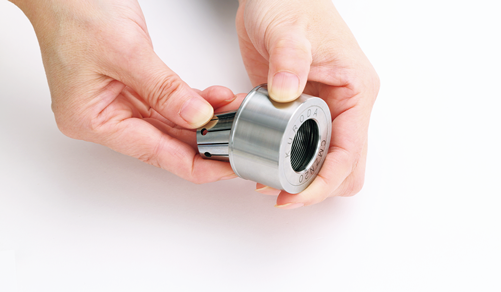

考慮到平衡因素,採用半月式環,簡單就能更換筒夾。

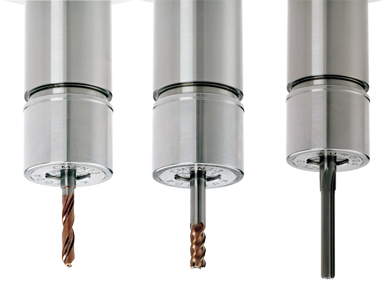

適用於鑽孔刀、面銑刀、絞刀、絲攻等加工。



適用於高轉速

考慮到平衡的設計,最高可用於主軸轉速30,000min-1的高速旋轉。

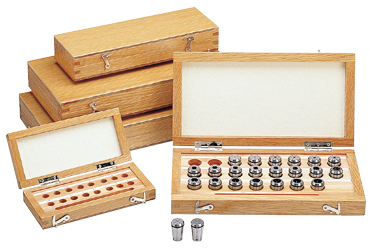

提供多種附件

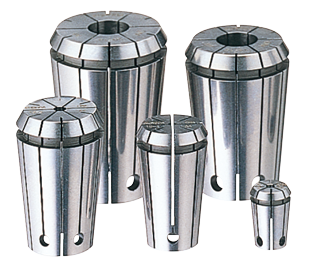

五種類型的筒夾可用於夾持直徑在0.5~20mm之間的切削工具。
