TAKISAWA TS-3000 | 瀧澤 複合CNC車床

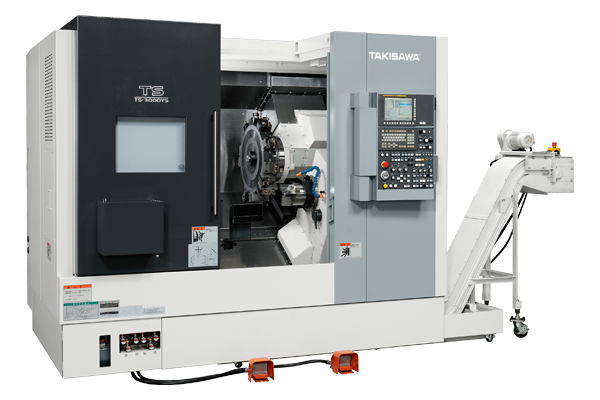

主軸端形式A2-6、付Y軸、對置2主軸/1刀架複合CNC車床TS-3000YS!
工藝流程整合型複合車床TS-3000YS在飛機、醫療和工程機械市場需求增長時，能夠靈活地應對各種工件的變化。該機具有左右兩個主軸，可在一台機床上完成前後兩個工序的加工，具有優異的工藝集成性能。
TS系列的特徵
TS適用於包括使用車削及迴轉刀具的切削在內的一體形狀工件的加工。
該CNC車床(複合CNC車床)通過強力銑削加工和Y軸控制使高效的工藝集成成為可能。
通過自動化系統的支持，配置公司原裝龍門上料裝置可以大大提高生產率。
√ 採用高剛性30。斜床身底座。
√ 採用高剛性方形滑塊(X/Y/Z軸)。
√ 採用大功率、大扭矩內置式電機主軸。
√ 120mm行程的Y軸。
√ 銑削力7.5kW.12角銑削刀架。
√ 提供具有12工位刀塔(選配:10/15/20工位)。
對應機內自動化 (特殊處理)
工件排出卸載機 / 工件排出接料機
.png)
主要機床規格
| TS-3000YS (標準規格) |
TS-3000Y | ||||||||
| 右主軸箱 | • | - | |||||||
| 尾座 (NC伺服器) |
- | • | |||||||
| 卡盤尺寸 | inch | 8+6 | 8 | ||||||
| 刀架形式 | 12工位刀架 (全刀夾式刀架) 標準 |
10工位刀架 (全刀夾式刀架) |
15工位刀架 (全刀夾式刀架) |
20工位刀架 (全刀夾式刀架) |
12工位刀架 (全刀夾式刀架) 標準 |
10工位刀架 (全刀夾式刀架) |
15工位刀架 (全刀夾式刀架) |
20工位刀架 (全刀夾式刀架) | |
| 最大加工直徑 | mm | Ø370 | Ø315 | Ø292 | Ø370 | Ø315 | Ø292 | ||
| 最大加工長度 | mm | 550 | 535 | 545 | 550 | 535 | 545 | ||
| 棒料加工直徑*1 | mm | Ø67 | Ø67 | ||||||
| 左主軸轉速 | min-1 | 5000 | 5000 | ||||||
| 右主軸轉速 | min-1 | 6000 | - | ||||||
| 旋轉刀具轉速 | min-1 | 6000 | 6000 | ||||||
| 快速進給速度 | m/min | X:30/Z:30/Y:10/A:30 | X:30/Z:30/Y:10/A:13 | ||||||
| 左主軸電機 (30分鐘/連續) |
kW | 15/11 | 15/11 | ||||||
| 右主軸電機 (30分鐘/連續) |
kW | 11/7.5 | - | ||||||
| 旋轉刀具主軸電機 (S3 25%/連續) |
kW | 7.5/3.7 | 7.5/3.7 | ||||||
| 機床高度 | mm | 2300 | 2300 | ||||||
| 占地面積 | mm | 2800x2140 *2 | 2800x2070 *2 | ||||||
| 機床重量 | kg | 6200 | 6000 | ||||||
•：標準 -：無
*1)如果安裝不同的卡盤和氣缸，則可加工的棒料外徑會不同。
*2)是部包括油盤和排屑機的尺寸。
瀧澤獨創的對話軟體 針對Tiwap-1 (選配)
"TiwaP-1"是一個互動的編程系統，完全支持創建、模擬和加工程序的執行，以減少操作人員的勞動。
通過交互系統"輸入"便於操作者使用，無需具備G代碼知識就可創建程序。可以通過使用3D動畫和刀具路徑圖，模擬切削效果來完成程序的"檢查"。在"操作"中，加工主軸和工藝類型的順序被自動識別，以便使主軸控制和C軸回零達到最佳程度。
