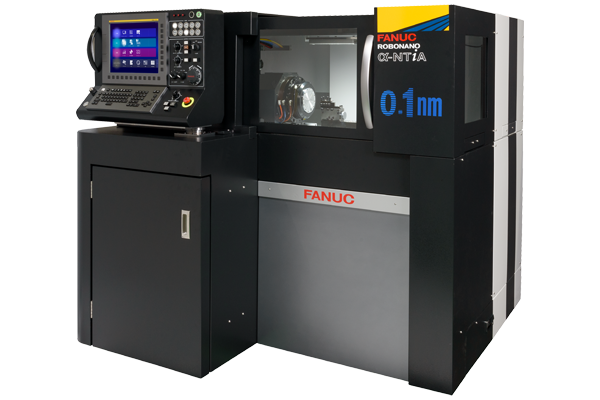

FANUC ROBONANO α-NTiA | 發那科 奈米加工機-車床
商品介紹
特色
高性能
● 非接觸式軸承
● 超精密工件主軸
● 0.1nm指令
高效率
● FANUC標準CNC&伺服電機
● 主軸保護功能
● 簡單零部件更換
易操作
● Smart M-Setup
● Smart M-Form
● 對應安全標準

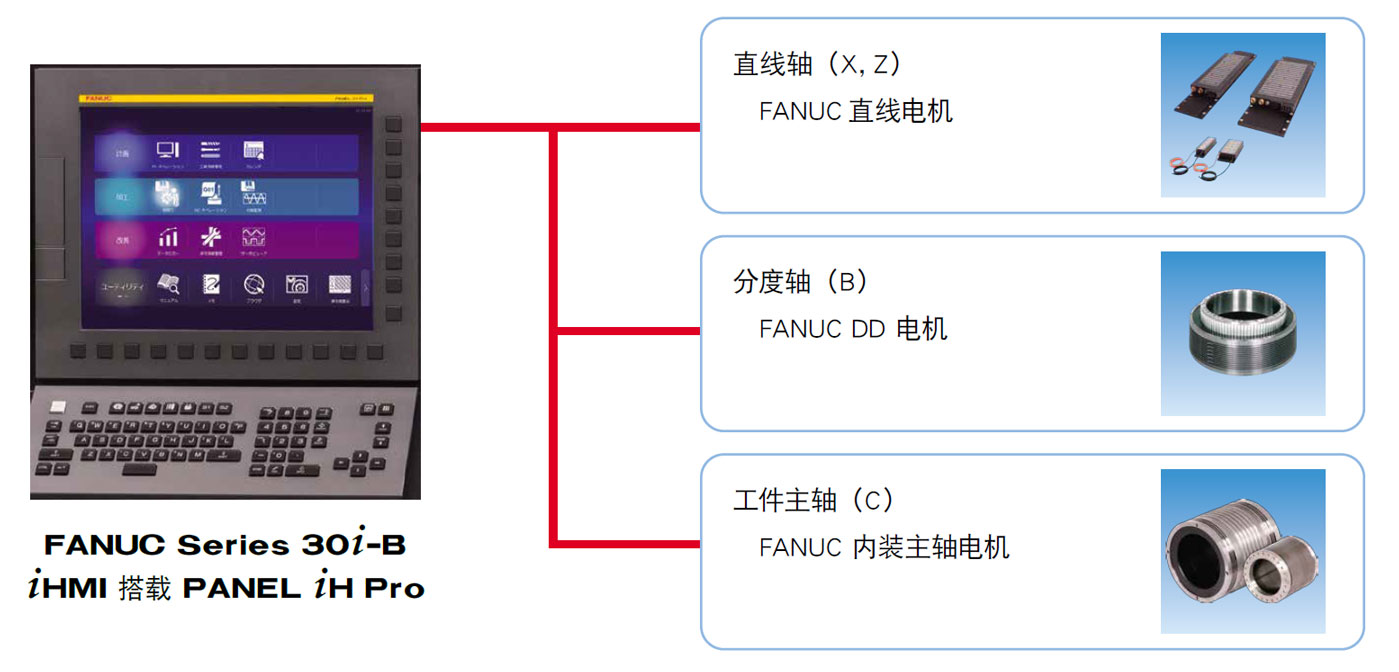

使用FANUC標準的CNC和電機實現的高可靠性
1.採用FANUC Series 30i-B 和 PANEL iH Pro (搭載15"彩色LCD)
2.通過使用編程、加工、設定操作較為容易的iHMI,實現了可直觀操作的介面
3.直線軸、分度軸(選配)、工件主軸採用FANUC標準的線性電機、DD電機、內裝主軸電機
FANUC α-NTiA規格
| 行程 | X軸(水平)[mm] | 200 |
| Z軸(水平)[mm] | 200 | |
| B軸(水平) | 360。(連續旋轉) | |
| 軸承 | 油靜壓軸承(XZB軸)、空氣靜壓軸承(工件主軸) | |
| 指令分辨率 | X,Y軸[mm] | 0.1 |
| B軸(選配) |
0.000001。 | |
| 工作台直徑 | B軸(選配)[mm] |
Ø215 |
| 最大進給速度 | X,Y軸 |
1000mm/min |
| B軸(選配) |
3600。/min | |
| 行程精度 | X軸 |
0.2 µm/200mm |
| Z軸 |
0.2 µm/200mm | |
| B軸(選配) |
±3 arcsec /360。 | |
| 工件主軸 | 最大轉速 | 400min-1 |
| 驅動機構 | FANUC製造的內裝主軸電機 | |
| 工件搭載質量 | 5kg以下 | |
| 工件尺寸 | 最大Ø 100mm | |
| 機械質量 | 約2800kg(僅主體) | |
| 標準配件 | 控制部機櫃、油壓單元、切削液供給裝置、壓縮空氣溫度調節器、主動減震裝置、刀具架 | |
| 選配件 | B軸旋轉工作台、Smart M-Setup、Smart M-Form | |
