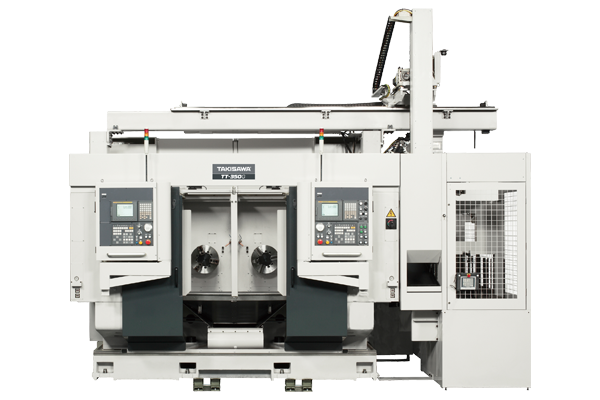

TAKISAWA TT-350G | 瀧澤 平行雙主軸雙刀架CNC車床
商品介紹
適用於汽車、建築機械等大中型工件的加工
憑藉卓越的整體高剛性，該機具有強力切削、高精度、自動化、高生效率的強大優勢!
「TT-350G」平行雙主軸CNC車床憑藉卓越的整體高剛性，通過非懸臂滑動面床身的結構，可進行強力重切削和斷續切削工件的加工。最適於大批量12(10)英吋盤類件的加工。
√ 實現同等級中最佳的接近性。
√ 可提供重型工件的上料裝置。
√ X軸、Z軸滑動面及刀塔採用與通用雙軸車床相同的高剛性和高可靠性的結構。
√ X/Z軸滑動面採用了寬幅方形滑動導軌，可長期保持高精度的穩定加工。
√ 機床操作軟件操作簡單方便，大大縮短了非加工時間和設置的時間。
√ 節能。
主要機床規格 適用於龍門式上料A型或B型
| (車削) | (車削&銑削) | ||||
| TT-350G | TT-350CMG | ||||
| 卡盤尺寸 | inch | 12+12 | 10+10 | 10+10 | 10+10 |
| 刀架形式 | 8工位刀架 (直裝式) |
10工位刀架 (直裝式) |
12工位刀架 (直裝式) |
旋轉刀具式 12工位刀架 | |
| 最大加工直徑 | mm | Ø460 | Ø460 | ||
| 最大加工長度 | mm | 325 | 326 | 281 | |
| 主軸轉速 | min-1 | 3000[OP.2000,4000] | 3000[OP.2000,4000] | ||
| 旋轉刀具轉速 | min-1 | - | 3600 | ||
| 快速進給速度 | m/min | X:24/Z:24 | X:24/Z:24 | ||
| 主軸電機 (30分鐘/連續) |
kW | 18.5/15[OP.22/18.5] | 18.5/15[OP.22/18.5] | ||
| 旋轉刀具主軸電機 (15分鐘/連續) |
kW | - | 3.7/1.1 | ||
| 機床高度 | mm | 4493 | 4493 | ||
| 占地面積 | mm | 4395x3753 | 4395x3753 | ||
| 機床重量 | kg | 13500 | 13700 | ||
| 龍門式上料機加工工件 | ||
| 外徑 | mm | Ø280 |
| 長度 | mm | 160 |
| 重量 | kg | 15(x2) |
| 送料機規格 | ||
| 工作台數量 | 14 | |
| 承載重量(單盤) | kg | 70 |
| 最大高度 | mm | 400 |
