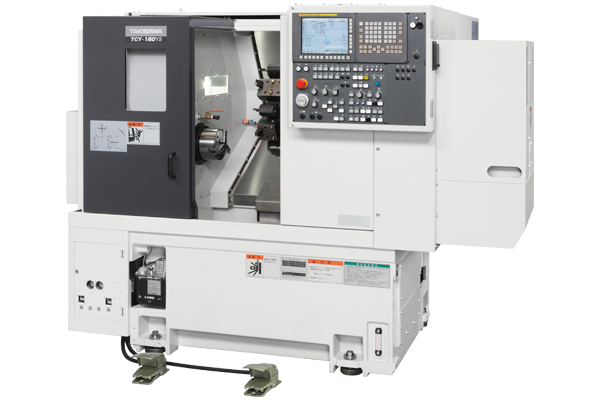

TAKISAWA TCY-160 | 瀧澤 複合CNC車床

商品介紹

TAKISAWA TCY-160 | 瀧澤 複合CNC車床

小型工件加工的緊湊化工藝流程整合

該緊湊型複合車床以最佳的方式將車削及迴轉刀具進行小型工件切削的工藝集成到一台機床上。

通過銑削加工和Y軸控制實現高效的工藝流程整合。


主要機床規格


TCY-160YS TCY-160CS TCY-160S TCY-160Y TCY-160C
右主軸箱
- -
尾座 (NC伺服型)
- - -
Y軸
- - -
左C軸
-
右C軸
- - -
車銑
-
卡盤尺寸 inch 6+6 6+6 6+6 6 6
刀架形式

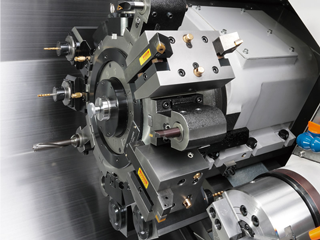

12工位刀架(全刀夾式刀架)
最大加工直徑 mm Ø220
最大加工長度 mm L3:291 L5:491
棒料加工直徑 (左主軸) *1 mm Ø42
棒料加工直徑 (右主軸) *1
Ø42 -
左主軸轉速 min-1 4000 [OP.6000]
右主軸轉速 min-1 4000 [OP.6000] -
旋轉刀具轉速 min-1 6000 - 6000
快速進給速度 m/min X:20/Z:24/Y:10 X:20/Z:24 X:20/Z:24/Y:10 X:20/Z:24
左主軸電機
(15分鐘/連續)
kW 5.5/3.7 [OP.7.5/5.5]
右主軸電機
(15分鐘/連續)
kW 3.7/2.2 -
旋轉刀具主軸電機
(15分鐘/連續)
kW 3.7/2.2/1.5 - 3.7/2.2/1.5
機床高度 mm 1700
占地面積 mm L3:2400x1695 L5:2760x1795 L3:2100x1695[OP.2210x1695*2] L5:2760x1795
機床重量 kg L3:3500 L5:4100

•:標準 ◦: 選配 -:無

*1)如果安裝不同的卡盤和氣缸,則可加工的棒料外徑會不同。

*2)是尾座安裝的時候尺寸。

龍門式上料機加工工件
外徑 mm Ø100
長度 mm 60
重量 kg 0.7(x2)
送料機式樣
工作台數量
14
承載重量(單盤) kg 25
最大高度 mm 450


右主軸箱(YS/CS/S)
※圖片包含選配。


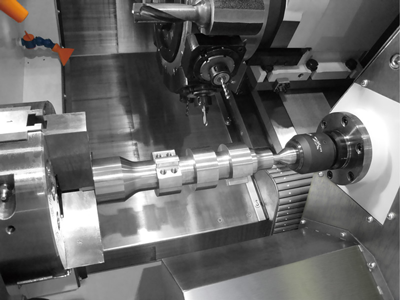

NC伺服尾座 (Y/C)
※圖片包含選配。

對應自動化(選配)

• 龍門式上料機式樣

通過使用公司原裝龍門上料裝置及各種周邊設備全方位支持連續自動運轉之外,同時通過配置棒料進給裝置完全實現自動化加工。


選配

Tiwap-1規格

龍門式上料機規格

棒材送料規格

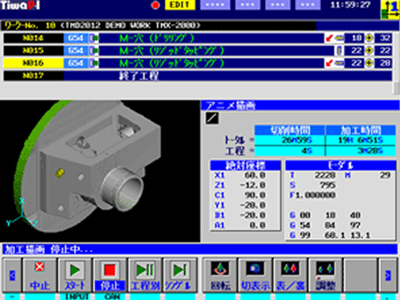

瀧澤獨創的對話軟體 針對Tiwap-1(選配)

"TiwaP-1"是一個互動的編程系統,完全支持創建、模擬和加工程序的執行,以減少操作人員的勞動。

通過交互系統"輸入"便於操作者使用,無需具備G代碼知識就可創件程序。可以通過使用3D動畫和刀具路徑圖,模擬切削效果來完成程序的"檢查"。在"操作"中,加工主軸和工藝類型的順序被自動識別,以便使主軸控制和C軸回零達到最佳程度。
