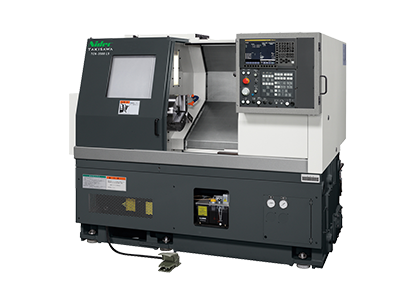

TAKISAWA TCN-3500 | 瀧澤 複合CNC車床
商品介紹
擁有豐富的自動化經驗
滿足多樣化的生產需求。
支援12吋/10吋卡盤，對應車削、銑削與自動化需求。
實現頂級高剛性和功率
√ 以最佳機械構成比例打造兼具緊湊設計與省空間特性的標準機型。
√ 全軸採用高耐久性矩形滑軌，確保長期穩定運動精度與高剛性。
√ 刀塔可配備8工位 (T8)、10工位 (T10) 和12工位 (T12) 車削刀塔，以及12工位 (T12M) 銑削刀塔，可靈活對應多樣化加工需求。
√ 支援節能設計，兼顧生產效率與環境友善。
機器主要規格
| （車削） | ||||
| TCN-3500 L5 | ||||
| 卡盤尺寸 | inch | 12, 10 | ||
| 刀塔規格 | 8工位刀塔（直裝型） | 10工位刀塔（直裝型） | 12工位刀塔（直裝型） | |
| 最大加工直徑 | mm | φ430 | φ460 | |
| 最大加工長度 | mm | 485 | 510 | |
| 棒料切割直徑* 1 | mm | φ80 [OP. φ108] | ||
| 主軸轉速 | min-1 | 2500 [OP. 3000] | ||
| 旋轉刀具轉速 | min-1 | - | ||
| 快速進給速度 | m/min | X : 16 / Z : 24 | ||
| 主軸電機 (30分鐘/連續) | kW | 15/11 | ||
| 旋轉刀具電機 (15分鐘/連續) | kW | - | ||
| 機器高度 | mm | 1802 | ||
| 占地面積 | mm | 2000x1768 | ||
| 機器重量 | kg | 4000 | ||
*1) 依安裝之夾頭與油壓缸規格不同，加工棒材直徑範圍可能會有所變動。
| （車削） | |||
| TCN-3500 L10 | |||
| 卡盤尺寸 | inch | 12, 10 | |
| 刀塔規格 | 12工位刀塔（直裝型） | 8工位刀塔（直裝型） | |
| 最大加工直徑 | mm | φ460 | |
| 最大加工長度 | mm | 985 | 1010 |
| 棒料切割直徑* 1 | mm | φ80 [OP. φ108] | |
| 主軸轉速 | min-1 | 2500 [OP. 3000] | |
| 旋轉刀具轉速 | min-1 | - | |
| 快速進給速度 | m/min | X : 16 / Z : 24 | |
| 主軸電機 (30分鐘/連續) | kW | 15/11 | |
| 旋轉刀具電機 (15分鐘/連續) | kW | - | |
| 機器高度 | mm | 1802 | |
| 占地面積 | mm | 3450x1833 | |
| 機器重量 | kg | 5000 | |
*1) 依安裝之夾頭與油壓缸規格不同，加工棒材直徑範圍可能會有所變動。
| （車削和銑削） | |||
| TCN-3500CM L5 | TCN-3500CM L10 | ||
| 卡盤尺寸 | inch | 12, 10 | |
| 刀塔規格 | 12工位銑削刀塔面 （旋轉刀具類型） | 12工位銑削刀塔面 （旋轉刀具類型） | |
| 最大加工直徑 | mm | φ370 | φ370 |
| 最大加工長度 | mm | 465 | 965 |
| 棒料切割直徑* 1 | mm | φ80 [OP. φ108] | φ80 [OP. φ108] |
| 主軸轉速 | min-1 | 2500 [OP. 3000] | 2500 [OP .3000] |
| 旋轉刀具轉速 | min-1 | 3600 | 3600 |
| 快速進給速度 | m/min | X : 16 / Z : 24 | X : 16 / Z : 24 |
| 主軸電機 (30分鐘/連續) | kW | 15/11 | 15/11 |
| 旋轉刀具電機 (15分鐘/連續) | kW | 3.7/11 | 3.7/11 |
| 機器高度 | mm | 1802 | 1802 |
| 占地面積 | mm | 2000x1768 | 3450x1833 |
| 機器重量 | kg | 4100 | 5100 |
*1) 依安裝之夾頭與油壓缸規格不同，加工棒材直徑範圍可能會有所變動。
| 龍門式上料機加工工件 | ||
| 外徑 | mm | φ200 |
| 長度 | mm | 140 |
| 重量 | kg | 10 (x2) |
| 送料機式樣 | ||
| 工作台數量 | 10 | |
| 乘載重量 (單盤) | kg | 70 |
| 最大高度 | mm | 400 |
