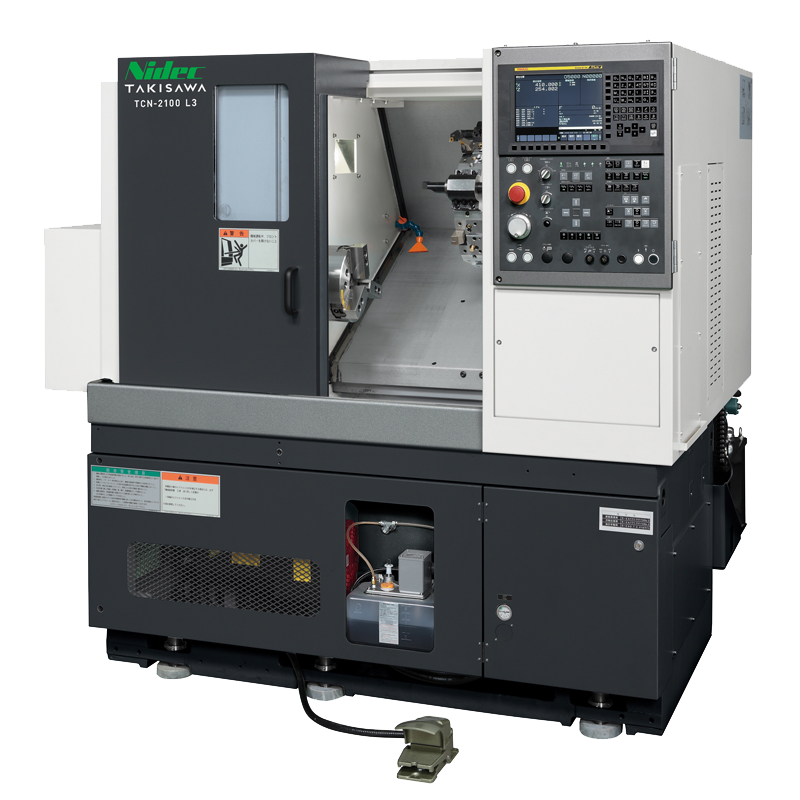

TAKISAWA TCN-2100 | 瀧澤 複合CNC車床
商品介紹
以卓越的車削性能與高通用性廣受全球選用的8吋TCN系列，
現已全新升級！
√ 全軸採用高耐久性的滑動面 (矩形滑軌)。
√ 大幅提升主軸馬達扭力與加快進給速度，有效縮短加工時間。
√ 旋削刀塔提供8工位 (T8) 和12工位 (T12) 兩種選擇，銑削刀塔則提供12工位 (T12M) 。
√ 支援液壓尾座（選配項目）。
機器主要規格
| （車削） | |||||
| TCN-2100 L3 | TCN-2100 L6 | ||||
| 卡盤尺寸 | inch | 8 | 8 | ||
| 刀塔規格 | 8工位刀塔（直裝式） | 12工位刀塔（直裝式） | 8工位刀塔（直裝式） | 12工位刀塔（直裝式） | |
| 最大加工直徑 | mm | φ410 | φ340 | φ410* 2 | φ340* 2 |
| 最大加工長度 | mm | 300 | 600 | ||
| 棒料切割直徑* 1 | mm | φ51 | φ51 | ||
| 主軸轉速 | min-1 | 3200 [OP. 5000] | 3200 [OP. 5000] | ||
| 旋轉刀具轉速 | min-1 | - | - | ||
| 快速進給速度 | m/min | X : 24 / Z : 30 | X : 24 / Z : 30 | ||
主軸電機 | kW | 11/9 | 11/9 | ||
| 旋轉刀具電機 (15分鐘/連續) | kW | - | - | ||
| 機器高度 | mm | 1700 | 1700 | ||
| 占地面積 | mm | 1750x1532 | 2095x1532 | ||
| 機器重量 | kg | 2700 | 3200 | ||
*1) 依安裝之夾頭與油壓缸規格不同，加工棒材直徑範圍可能會有所變動。
*2) 若為L6規格之機型，視工件尺寸不同，最大加工直徑可能有所限制。詳情請參閱產品型錄中的「加工範圍說明」。
| （車削和銑削） | |||
| TCN-2100CM L3 | TCN-2100CM L6 | ||
| 卡盤尺寸 | inch | 8 | 8 |
| 刀塔規格 | 12工位銑削刀塔 （旋轉刀具類型） | 12工位銑削刀塔 （旋轉刀具類型） | |
| 最大加工直徑 | mm | φ280 | φ280 |
| 最大加工長度 | mm | 208 | 508 |
| 棒料切割直徑* 1 | mm | φ51 | φ51 |
| 主軸轉速 | min-1 | 3200 [OP. 5000] | 3200 [OP. 5000] |
| 旋轉刀具轉速 | min-1 | 6000 | 6000 |
| 快速進給速度 | m/min | X : 24 / Z : 30 | X : 24 / Z : 30 |
| 主軸電機 (30分鐘, S3 60%/連續) | kW | 11/9 | 11/9 |
| 旋轉工具馬達 (15分鐘/連續) | kW | 5.5/3.7 | 5.5/3.7 |
| 機器高度 | mm | 1700 | 1700 |
| 占地面積 | mm | 1810x1532 | 2277x1532 |
| 機器重量 | kg | 2800 | 3300 |
*1) 依安裝之夾頭與油壓缸規格不同，加工棒材直徑範圍可能會有所變動。
*2) 若為L6規格之機型，視工件尺寸不同，最大加工直徑可能有所限制。詳情請參閱產品型錄中的「加工範圍說明」。
| 龍門式上料機加工工件 | ||
| 外徑 | mm | φ160 |
| 長度 | mm | 100 |
| 重量 | kg | 3 |
| 送料機式樣 | ||
| 工作台數量 | 16 | |
| 乘載重量 (單盤) | kg | 40 |
| 最大高度 | mm | 450 |
