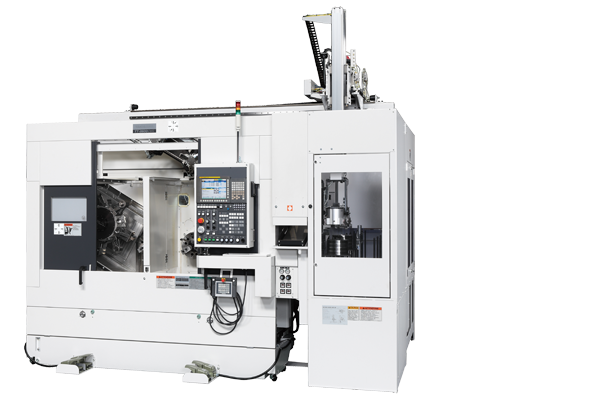

TAKISAWA TT-2600G/T-2600G | 瀧澤 平行雙主軸雙刀架CNC車床
可滿足汽車產業的高精度和大批量加工需求!
具有同等級機床中最高的剛性，實現了高精度、自動化、高生產效率。
TT-2600平行雙主軸車床標準配置了高速龍門上料裝置，適用於高精度和大批量加工要求。具有與高剛性通用雙軸車床相同的結構，繼承了其卓越的高剛性和高切削性能，以及穩定的連續運行性能和高速上料裝置，獲得了優異的高效和高產加工。
主要機床規格適用於門式上料A型或B型
| (車削) | (車削&車銑) | ||||
| TT-2600G | TT-2600CMG | ||||
| 卡盤尺寸 | inch | 8+8 | 10+10 | 8+8 | 10+10 |
| 刀架形式 | 10工位刀架 (全刀夾式刀架) |
旋轉刀具式 10工位刀架 | |||
| 最大加工直徑 | mm | Ø290 | Ø290 | ||
| 最大加工長度 | mm | 214 | 204 | 214 | 204 |
| 主軸轉速 | min-1 | 4500[OP.3200,2500] | 3200[OP.4000,2500] | 4500[OP.3200,2500] | 3200[OP.4000,2500] |
| 旋轉刀具轉速 | min-1 | - | 4000 | ||
| 旋轉刀具轉速 | m/min | X：24/Z：24 | X：24/Z：24 | ||
| 主軸電機 | kW | 11/7.5 [OP.15/11] (15分鐘/連續) |
15/11 (15分鐘/連續) [OP.18.5/15(30分鐘/連續)] |
11/7.5 [OP.15/11] (15分鐘/連續) |
15/11 (15分鐘/連續) [OP.18.5/15(30分鐘/連續)] |
| 旋轉刀具主軸電機 (S3 25%/15分鐘/連續) |
kW | - | 5.5/5.5/3.7 | ||
| 機床高度 | mm | 3629[OP.2983*1] | 3718[OP.3180*1] | 3629[OP.2983*1] | 3718[OP.3180*1] |
| 占地面積 | mm | 3150x2938 | 3335x2938 | 3150x2938 | 3335x2938 |
| 機床重量 | kg | 6300 | 6400 | 6300 | 6400 |
*1)是2段上料機的情況的尺寸。
| 龍門式上料機加工工件 | |||
| 卡盤尺寸 | inch | 8+8 | 10+10 |
| 外徑 | mm | Ø160 | Ø200 |
| 長度 | mm | 100 | 120 |
| 重量 | kg | 4(x2) | 8(x2) |
| 送料機規格 | |||
| 卡盤尺寸 | inch | 8+8 | 10+10 |
| 工作台數量 | 16 | 14 | |
| 承載重量(單盤) | kg | 40 | 70 |
| 最大高度 | mm | 450 | 400 |
特徵
過程管理使用專門的按鈕，使用非常容易。測量管理也能輕鬆完成。
√ 床身為連續將熱位移控制在最小限度的箱式床身結構。
√ X/Z軸滑動面採用了寬幅方形滑動導軌，可長期保持高精度的穩定加工。
√ 主軸台高精密主軸有「8"卡盤規格」和「10"卡盤規格」，配備FANUC公司生產的高性能主軸電機，具有極高性價比。
√ 刀架上標準配置為10工位刀塔(T10)，可選銑削工序的10工位銑削刀塔(T10M)。
√ 節能、環保：節約電力消耗、通過油水分離，延長冷卻液壽命、與過去機種相比潤滑消費量削減40%、採用粉末塗料。
√ 機床操作軟件操作簡單方便，大大縮短了非加工時間和設置的時間。

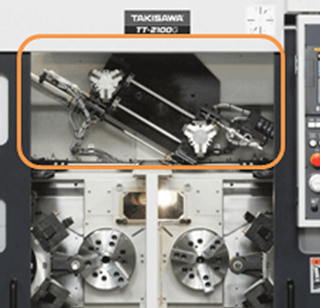

標準配置運輸反轉裝置。

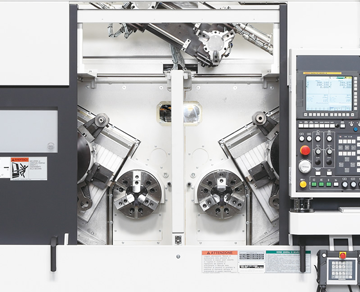

可同時進行內外加工的裝置。各主軸上方配置以發揮最佳運行效果。
※與單獨連接兩台單主軸車床，並在其間設置反轉裝置的做法不同，該機型佔地面積小，其優勢一目了然。
.png)
用按鈕進行左右選擇後操作機床。只能在燈亮側進行操作，兩側均燈滅時則無法進行機床操作。
.png)
右側操作時。

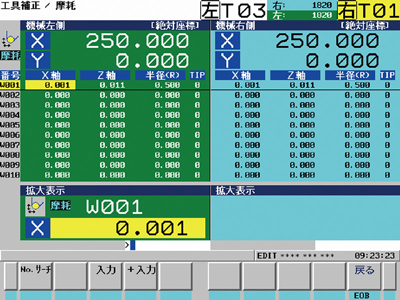

強大的機床左右軸信息綜合處理能力，操作簡單方便。
.png)
刀具補償畫面(例)。

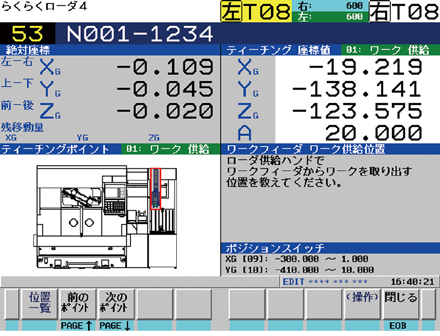

上料裝置通過示意圖簡單示教!
.png)
快易龍門式上料機軟件-4畫面(例)
