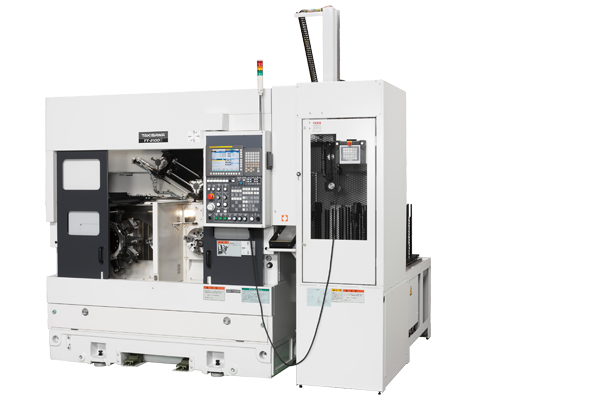

TAKISAWA TT-2100G | 瀧澤 平行雙主軸雙刀架CNC車床
適用於汽車產業的高精度/批量工件的加工!
節省空間的機床構造，實現了高精度、全自動化和高效率的加工。
TT-2100G平行雙主軸車床標準配置了高速龍門上料裝置，適用於高精度和大批量加工要求。減小重心距地面高度的低重心機床結構設計，保證了穩定的切削能力和高速上料能力，獲得了優異的高效和高產加工能力。
主要機床規格適用於門式上料A型
| (車削) | (車削&車銑) | ||||||
| TT-2100G | TT-2100CMG | ||||||
| 卡盤尺寸 | inch | 6+6 | 8+8 | 6+6 | 8+8 | ||
| 刀架形式 | 10工位刀架 (全刀夾式刀架) |
12工位刀架 (全刀夾式刀架) |
10工位刀架 (全刀夾式刀架) |
12工位刀架 (全刀夾式刀架) |
10工位刀架 (旋轉刀具式) |
10工位刀架 (旋轉刀具式) | |
| 最大加工直徑 | mm | Ø240 | Ø240 | ||||
| 最大加工長度 | mm | 135.5 | 94 | 135.5 | 94 | ||
| 主軸轉速 | min-1 | 4500[OP.6000] | 3200[OP.4500] | 4500[OP.6000] | 3200[OP.4500] | ||
| 旋轉刀具轉速 | min-1 | - | 2500 | ||||
| 快速進給速度 | m/min | X：24/Z：24 | X：24/Z：24 | ||||
| 主軸電機 (15分鐘/連續) |
kW | 7.5/5.5[OP.11/7.5] | 11/7.5 | 7.5/5.5[OP.11/7.5] | 11/7.5 | ||
| 旋轉刀具主軸電機 (15分鐘/連續) |
kW | - | 5.5/3.7 | ||||
| 機床高度 | mm | 2700 | 2700 | ||||
| 占地面積 | mm | 2825x2615 | 2825x2615 | ||||
| 機床重量 | kg | 5200 | 5400 | ||||
| 龍門式上料機加工工件 | |||
| 卡盤尺寸 | inch | 6+6 | 8+8 |
| 外徑 | mm | Ø80[OP.Ø160*1] | Ø160[OP.Ø80*2] |
| 長度 | mm | 80 | |
| 重量 | kg | 0.7(x2)[OP.3(x2)*1] | 3(x2)[OP.0.7(x2)*2] |
| 送料機規格 | |||
| 卡盤尺寸 | inch | 6+6 | 8+8 |
| 工作台數量 | 16 | ||
| 承載重量(單盤) | kg | 40 | |
| 最大高度 | mm | 450 | |
特徵
過程管理使用專門的按鈕，使用非常容易。測量管理也能輕鬆完成。
√ 床身為連續將熱位移控制在最小限度的箱式床身結構。
√ X/Z軸滑動面採用了寬幅方形滑動導軌，可長期保持高精度的穩定加工。

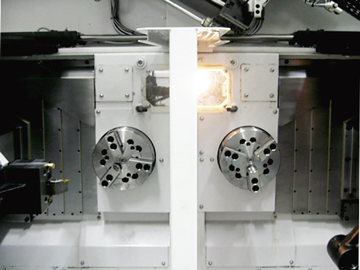

√ 主軸台高精密主軸有「6"卡盤規格」和「8"卡盤規格」，配備FANUC公司生產的高性能主軸電機，具有極高性價比。
√ 刀架上標準配置為10工位刀塔(T10)，可選配對應多工序的12工位刀塔(T12)和對應銑削工序的10工位銑削刀塔(T10M)。
√ 節能、環保：節約電力消耗、通過油水分離，延長冷卻液壽命、與過去機種相比潤滑消費量削減40%、採用粉末塗料。
√ 機床操作軟件操作簡單方便，大大縮短了非加工時間和設置的時間。
標準配置運輸反轉裝置。
可同時進行內外加工的裝置。各主軸上方配置以發揮最佳運行效果。
※與單獨連接兩台單主軸車床，並在其間設置反轉裝置的做法不同，該機型佔地面積小，其優勢一目了然。
.png)
用按鈕進行左右選擇後操作機床。只能在燈亮側進行操作，兩側均燈滅時則無法進行機床操作。
.png)
右側操作時。
強大的機床左右軸信息綜合處理能力，操作簡單方便。
.png)
刀具補償畫面(例)。
上料裝置通過示意圖簡單示教!
.png)
快易龍門式上料機軟件-4畫面(例)
