TAKISAWA TT-1100G | 瀧澤 平行雙主軸雙刀架CNC車床
新方式超高速上料!!
大幅縮短非切削時間!
瀧澤·雙卡盤車床TT-1100G擁有全新的上料方式，是實現了1.7秒極速上料的平行雙主軸CNC車床。
超高速上料方式
上料區域位於加工間的近前方，這種前方待機方式大幅縮短了上料距離。在此基礎上，還採用了主軸可前進至上料位置的超高速上料方式。憑藉此構造及高速３軸上料裝置，使1.7秒超高速上料成為現實。
主要機床規格適用於門式上料A型
| (車削) | ||
| 卡盤尺寸 | inch | 6+6 |
| 刀架形式 | 10工位刀架(全刀夾式刀架) | |
| 最大加工直徑 | mm | Ø140 |
| 最大加工長度 | mm | 121 |
| 轉速 | min-1 | 4500[OP.6500] |
| 快速進給速度 | m/min | X:24/Z:30 |
| 主軸電機(15分鐘/連續) | kW | 5.5/3.7[OP.7.5/5.5] |
| 機床高度 | mm | 2450 |
| 占地面積 | mm | 2258x3327 |
| 機床重量 | kg | 5800 |
| 龍門式上料機加工工件 | ||
| 外徑 | mm | Ø80 |
| 長度 | mm | 80 |
| 重量 | kg | 0.7(x2) |
| 送料機規格 | ||
| 工作台數量 | 14 | |
| 承載重量(單盤) | kg | 25 |
| 最大高度 | mm | 450 |
特徵
過程管理使用專門的按鈕，使用非常容易。測量管理也能輕鬆完成。
√ 床身為連續將熱位移控制在最小限度的箱式床身結構。
√ X、Z軸的滾柱導軌在同一根立柱上裝配。X軸設計為垂直方向，成功減小了機床寬度。
√ 刀架是左右通用，10工位全刀夾式、螺栓加緊方式的強力型刀架。
√ 節能·環保：節約電力消耗、通過油水分離，延長冷卻液壽命、採用粉末塗料。
標準配置運輸反轉裝置。
可同時進行內外加工的裝置。各主軸上方配置以發揮最佳運行效果。
※與單獨連接兩台單主軸車床，並在其間設置反轉裝置的做法不同，該機型佔地面積小，其優勢一目了然。
.png)
前方待機方式。
.png)

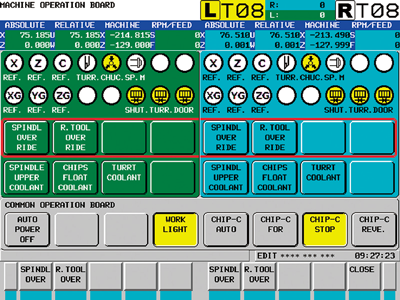

強大的機床左右軸信息綜合處理能力，操作簡單方便。
.png)
刀具補償畫面(例)。
上料裝置通過示意圖簡單示教!
.png)
快易龍門式上料機軟件-4畫面(例)
