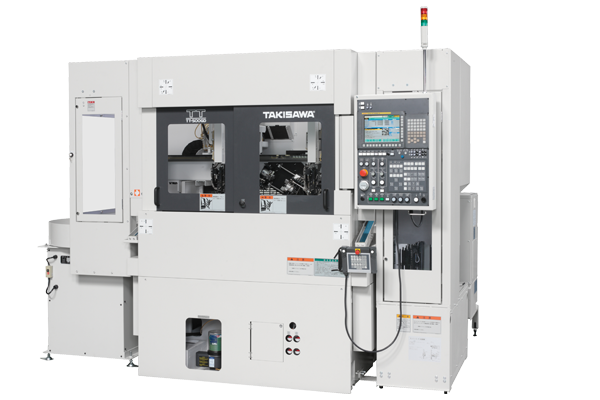

TAKISAWA TT-500GD | 瀧澤 平行雙主軸雙刀架CNC車床
可靈活對應各種生產方式!
節省空間的機床結構，實現了高精度、全自動化和高效率的加工。
TT-500GD具有平行雙主軸CNC車床·TT系列最小的5英吋卡盤。該機型加工速度快，最適於加工節拍時間短的工件，標準配置雙上料裝置，上料時間只有2.5秒。進一步縮短了非切削時間。
配置高精度排刀式刀架與刀塔型相比可大幅縮短非切削時間。可同時配置5把刀具，完全滿足小型零件的加工。
主要機床規格
| (車削) | ||
| 卡盤尺寸 | inch | 5+5 |
| 刀架形式 | 排刀式刀架 | |
| 刀具安裝個數、刀架幅度 | mm | 5個，330 |
| 最大加工直徑 | mm | Ø50 |
| 最大加工長度 | mm | 50 |
| 主軸轉速 | min-1 | 5000[OP.8000] |
| 快速進給速度 | m/min | X:20/Z:24 |
| 主軸電機(15分鐘/連續) | kW | 7.5/3.7 |
| 機床高度 | mm | 2145 |
| 占地面積 | mm | 2560x2512 |
| 機床重量 | kg | 4300 |
| 龍門式上料機加工工件 | ||
| 外徑 | mm | Ø50 |
| 長度 | mm | 50 |
| 重量 | kg | 0.5(x2) |
| 送料機規格 | ||
| 工作台數量 | 12 | |
| 承載重量(單盤) | kg | 4 |
| 最大高度 | mm | 250 |
特徵
過程管理使用專門的按鈕，使用非常容易。測量管理也能輕鬆完成。
√ 標準配置的雙上料裝置最適於加工節拍時間短的工件。
√ 採用高輸出7.5kW內置電機，可高速實現主軸的加減速，0.8秒即達到5000min-1。
√ 刀塔為排刀式。定心操作方便輕鬆。50mm的工件也可安裝5把刀具。
√ 一體型床身+震動槽結構實現了高剛性和高精度的加工目標。
√ 560mm寬大型排屑器具有強大的排屑能力。
√ 大尺寸維修門輕鬆保證刀具的順利交換。

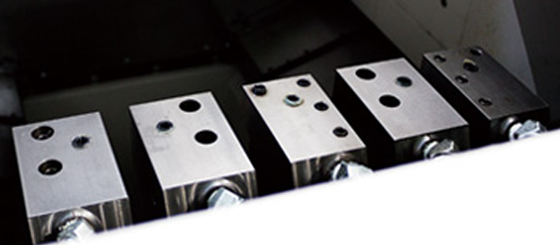

配置高精度排刀式刀架
與刀塔型相比可大幅縮短非切削時間。可同時配置5把刀具，完全滿足小型零件的加工。
.png)

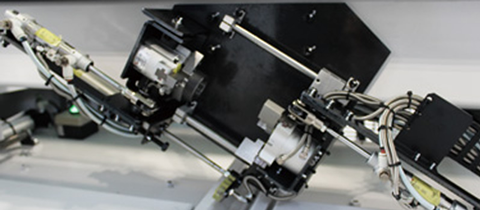

標準配置運輸反轉裝置。
可同時進行內外加工的裝置。各主軸上方配置以發揮最佳運行效果。
※與單獨連接兩台單主軸車床，並在其間設置反轉裝置的做法不同，該機型占地面積小，其優勢一目了然。
.png)

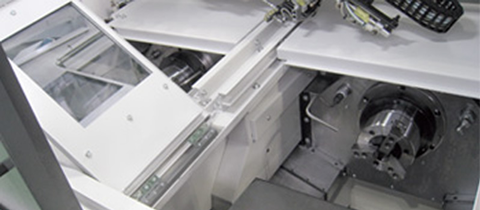

寬大的維修門。
左右加工間前側配置了門，方便進行更換刀具等作業。
.png)
強大的機床左右軸信息綜合處理能力，操作簡單方便!
.png)

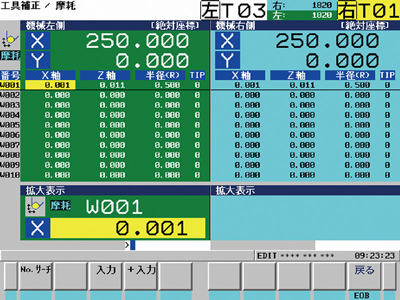

刀具補償畫面(例)
上料裝置通過示意圖簡單示教!
.png)

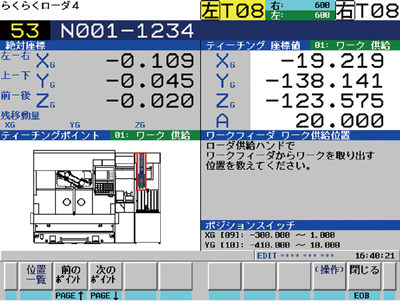

快易龍門式上料機軟件-4畫面(例)
