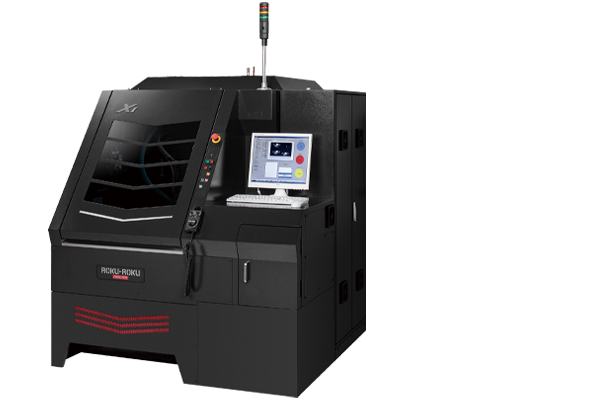

ROKU-ROKU XII Series | 碌碌 高速高精度微孔加工機
商品介紹
實現「高速、高精度、微細」
特色
主要性能
• 鑽孔加工精度±0.002mm(3σ)※實測值。
• 消除熱源，通過機內強制換氣，與室溫同步，改善熱變位問題。
- 豐富與高附加價值的選配。
- 高剛性及平滑的移動。
- 擴大線性滑軌的支撐幅度，根據此平均化效果能確保高真直度。
• 接觸面比傳統導軌擴大約6倍。另外，X軸和Y軸的擺動量在水平面和垂直面上均抑制到0.08至0.10㎛/20mm和約1/20的特殊規格。
• 電腦數控搭載NC
- 可靠的FANUC NC，採用GUI(圖形用戶介面)實現更高的操作性。
• 切削系統
- 通過霧狀冷卻液加工追求環境性能和加工質量。
規格
| 項目 | XII-80J | XII-120J | XII-150J | XII-200J |
| 主軸類型 | 滾珠軸承 | 空氣軸承 | ||
| 鑽孔加工 | O | O | ||
| 外形加工 | O | X | ||
| 油霧冷卻系統 | O | O | ||
| 加工範圍(前後x左右) | 630x520(mm) | 610x520(mm) | ||
| 標準副工作台規格 |
M5螺孔格子狀式樣 (格子間距100mm) |
M5螺孔格子狀式樣 (格子間距100mm) | ||
| 斷刀檢測系統 | X | X | ||
| 主軸轉速 | 5,000-80,000 min⁻¹ | 20,000-120,000 min⁻¹ | 20,000-150,000 min⁻¹ | 20,000-200,000 min⁻¹ |
| 夾持方式 | Ø3.175直接夾持 | |||
| 重量 | 2,750kg | |||
※D-Type(XII-120D、XII-150D、XII-200D)：比傳統PCB專用鑽孔機更高精度，對應更多加工領域。
主要選配
• 光學尺Ｘ・Ｙ軸。
• 光學尺Ｚ軸。
• 刀具長檢知裝置。
• 自動刀具高度設定裝置。
• S控制。
• ATC刀具數追加100/150/200/250/300支。
